Alarmy i powiadomienia w monitoringu PV – kompletny przewodnik błędów falownika

Co to jest monitoring w instalacji fotowoltaicznej i magazynie energii?

Monitoring PV to system zbierający, analizujący i przekazujący w czasie rzeczywistym dane o pracy instalacji fotowoltaicznej i magazynu energii. Alarm falownika stanowi kluczową część tego systemu – każdy błąd inwertera jest sygnalizowany za pośrednictwem kodów błędów i powiadomień aplikacji, co pozwala właścicielom szybko zareagować na problemy. Falownik (inwerter) pełni rolę „mózgu” instalacji PV: monitoruje napięcie, prąd, temperaturę i komunikuje się z magazynem energii poprzez system BMS (Battery Management System). Bez monitoringu PV nie byłbyś w stanie poznać przyczyny spadku wydajności ani nie wiedziałbyś, kiedy urządzenie wymaga serwisu. W Polsce, zgodnie z wytycznymi Urzędu Regulacji Energetyki (URE), każda instalacja PV podłączona do sieci wymaga monitorowania parametrów pracy. System alarmowania to więcej niż przyjemność – to gwarancja bezpieczeństwa instalacji i maksymalizacji zwrotu z inwestycji.

Jak działa system alarmowy falownika – struktura i funkcje

System alarmowy falownika to sieć czujników elektronicznych monitorujących pracę urządzenia i generujących powiadomienia o anomaliach. Alarm falownika powstaje w trzech etapach: detekcja (czujniki rejestrują wartość poza normą), przetwarzanie (elektronika mocy ocenia zagrożenie) i sygnalizacja (kod błędu zostaje wysłany do aplikacji monitorowania). Trzy główne komponenty generujące alarmy to:

Czujnik temperatury – monitoruje temperaturę elektroniki mocy i chłodzenia; alarm gdy T > 60°C
Czujnik napięcia – kontroluje napięcie DC z paneli i AC z sieci; alarm przy napięciu sieci poza zakresem 180-280 V
Elektronika mocy – analizuje przepływy prądu; alarm przy przeskoach powyżej 20 ms
System komunikacji MODBUS – sygnał alarmu jest przesyłany do chmury i aplikacji mobilnej

Bezpieczeństwo instalacji zależy od szybkości reagowania systemu. Norma IEC 62109-1 wymaga, aby falownik rozłączył się z siecią w ciągu 300 ms od wykrycia anomalii napięcia. Powiadomienie aplikacji dociera do właściciela w kilka sekund, ale urządzenie reaguje natychmiast. Komunikacja z magazynem energii (BMS bateria) jest równie ważna – jeśli BMS sygnalizuje przeheat akumulatora, falownik automatycznie ogranicza ładowanie, generując alarm ostrzegawczy.

Błędy falownika związane z zasilaniem i napięciem

Błędy napięciowe to najczęstszy alarm falownika w Polsce – dotyczą 60% zgłoszeń serwisowych. Monitoring PV pokazuje je jako kody typu „Grid Voltage Error” lub „AC Voltage Out of Range”. Oto tabela głównych błędów:

Kod błędu	Opis	Przyczyna	Akcja
E001	Niskie napięcie sieci	Przeciążenie linii, problem u operatora	Poczekaj 5 min, jeśli powtarza się – zgłoś do operatora
E002	Wysokie napięcie sieci	Słaba sieć, defekt transformatora	Zgłoś do operatora – problem poza instalacją
E003	Brak fazy	Przerwana linia zasilająca lub rozłącznik	Sprawdź bezpieczniki w rozdzielności, wezwij instalatora
E004	Niestabilna częstotliwość sieci	Zanik fazy, problem sieciowy	Alarm falownika znika automatycznie po stabilizacji
E005	Przeskok napięcia DC	Uszkodzony panel lub kabel	Wyłącz instalację, sprawdź złącza paneli

Napięcie sieci powinno być stabilne w zakresie 207-253 V (PN-EN 50160). Jeśli Twój alarm falownika pokazuje wartości poza tym zakresem, przyczyna leży po stronie operatora sieci lub uszkodzenia przewodów wejściowych. W monitoringu PV zwróć uwagę na harmoniczne napięcia – wartości THD (Total Harmonic Distortion) powyżej 5% mogą uruchamiać alarmy nawet gdy napięcie jest w normie. Przeskok napięcia (surge) przekraczający 400 V DC powoduje natychmiastowe wyłączenie falownika – to mechanizm bezpieczeństwa chronący elektronikę mocy przed uszkodzeniem.

Alarmy połączenia z siecią i rozłączniki automatyczne

Alarmy połączenia z siecią sygnalizują przerwę w komunikacji między falownikiem a siecią elektryczną – jest to alarm krytyczny wymagający natychmiastowego wyłączenia instalacji. Monitoring PV musi obserwować cztery rozłączniki zabezpieczające:

Rozłącznik AC – wysyła sygnał „Grid Connected Lost” gdy napięcie sieci znika przez > 200 ms
Rozłącznik RCD (prąd residualny) – trip przy asymetrii faz lub błędzie uziemienia
Rozłącznik DC – chroni przed prądem zwrotnym z baterii
Rozłącznik ładowania – blokuje ładowanie baterii LFP gdy Twój alarm falownika wskazuje przeheat

Procedura bezpiecznego wyłączenia: sprawdź czy istnieje fizyczne odłączenie od sieci (przełącznik sieciowy powinien być w pozycji OFF), czekaj 5 minut zanim restart – to ważne, aby kondensatory w elektronice mocy się rozładowały. Standard PN-EN 60898 wymaga, aby RCD reagował w ciągu 40 ms. Alarmy połączenia znikają automatycznie gdy połączenie zostanie przywrócone – jeśli alarm falownika pozostaje mimo przywrócenia zasilania, problem może być w komunikacji MODBUS lub błędzie kalibracji czujnika napięcia.

Błędy magazynu energii – bateria LFP, BMS i komunikacja

Błędy magazynu energii pochodzą z BMS akumulatora i sygnalizują zagrożenia dla technologii LFP (LiFePO4). Alarm falownika typu „Battery Error” czy „BMS Timeout” wskazuje na problem w komunikacji między falownikiem a baterią lub wewnątrz systemu zarządzania baterią. Monitoring PV musi śledzić pięć kluczowych parametrów:

Stan naładowania (SOC) – ideał 20-80%, poniżej 10% BMS blokuje rozładowanie
Temperatura ogniw – zagrożenie przegrzania przy T > 55°C aktywuje cooling lub ogranicza moc
Balansowanie ogniw – nierówne napięcia między ogniwami generują alarm „Cell Imbalance”
Przeheat akumulatora – BMS bateria przerywa ładowanie przy T > 45°C
Komunikacja CAN-bus – timeout > 10 sekund powoduje alarm „Communication Lost”

Dla akumulatorów LFP jest to szczególnie ważne – ta technologia jest bardziej stabilna niż NMC, ale wymaga precyzyjnego zarządzania temperaturą. Huawei LUNA2000, Tesla Powerwall i BYD Battery-Box mają wbudowane czujniki temperatury w każdym module. Jeśli Twój alarm falownika pokazuje kod F32 (Huawei) lub „BMS Error 2” (Tesla), oznacza to nierównomierny rozkład temperatury wewnątrz opakowania. Rozwiązanie: wyłącz ładowanie na 2 godziny, pozwól baterze na chłodzenie naturalne. kompletny przewodnik po magazynach energii objaśnia szczegółowo mapa termiczna i procedury chłodzenia.

Alarmy termiczne i wentylacja falownika

Temperatura falownika powyżej 65°C automatycznie ogranicza moc wyjściową – to alarm, który bezpośrednio wpływa na Twoje przychody z autokonsumpcji. Monitoring PV musi pokazywać temperatury w trzech punktach: heatsink (radiator), transformator (jeśli falownik go posiada) i induktor wyjściowy. Czyste przepływy powietrza są kluczowe – zabrudzenie filtrów zmniejsza chłodzenie o 30%. Zagrożenie przegrzania pojawia się przy:

Temperaturze otoczenia > 40°C (letnie upały)
Czyszczeniu paneli PV bez czyszczenia falownika
Zablokowaniu otworów wentylacyjnych
Pogorszeniu przepływu powietrza ze względu na wiek urządzenia (3+ lata)

Degradacja mocy jest proporcjonalna do czasu pracy w temperaturach podwyższonych – każdy stopień Celsjusza powyżej 50°C skraca żywotność elektroniki mocy o ~10%. Norma projektowania wymaga działania w tempie do 55°C bez ograniczeń mocy. Czyszczenie chłodzenia powinno być wykonywane co 6-12 miesięcy – to najczęsciej pomijana procedura utrzymania. autokonsumpcja energii wyjaśnia, jak regularna konserwacja wpływa na rzeczywisty zysk z instalacji.

Błędy komunikacji MODBUS i połączenia aplikacji

Błędy MODBUS sygnalizują przerwę w komunikacji między falownikiem a chmurą – aplikacja nie otrzymuje danych, ale instalacja pracuje. Alarm falownika pojawia się w dzienniku urządzenia, ale powiadomienie aplikacji może nie dotrzeć. Monitoring PV komunikuje się z serwerem poprzez MODBUS/TCP (port 502) lub dedykowane protokoły producenta (Fronius SolarAPI, Huawei iCloud). Główne przyczyny błędów komunikacji:

Brak internetu (router wyłączony, przerwa u ISP)
Zły adres IP routera (zmiana ustawień DHCP)
Timeout połączenia (router za daleko od falownika, słaby WiFi)
Zmiana hasła WiFi bez aktualizacji w falowniku
Błąd DNS (router nie rozwiązuje adresu serwera)

Przykładowy błąd: „MODBUS TCP Connection Timeout at IP 192.168.1.1:502” oznacza, że falownik nie może się połączyć z routerem. Rozwiązanie: sprawdź czy router się rozgrzewa (często problem latem) i restartuj go. Jeśli błąd pojawia się co kilka godzin, zwiększ czas timeout w ustawieniach falownika z domyślnych 30 sekund na 60 sekund. Aplikacje Fronius Solar.web, Tesla app, Huawei Sun2000 i SolarEdge Monitoring pokazują kod błędu w sekcji „Device Communication” – tam znajdziesz dokładny czas ostatniej synchronizacji.

Co zrobić, gdy alarm nie znika – restart i procedury resetowania

Gdy alarm falownika nie znika mimo normalnych warunków pracy, wykonaj procedurę resetowania w tej kolejności:

Otwórz dziennik błędów w aplikacji – sprawdź kod błędu, datę pierwszego pojawienia się, ile razy powtórzył się w ciągu ostatniej godziny
Wykonaj soft reset – wyłącz falownik przełącznikiem sieciowym, czekaj 3 minuty, włącz ponownie
Sprawdź bezpieczniki w rozdzielności – jeśli któryś jest spalony (czarny), wymień go na równoważny 16 A
Poczekaj 5 minut po restarcie – czasami czujnik wymaga czasu na kalibrację
Wezwij serwis jeśli alarm pojawia się ponownie w ciągu 24 godzin

OSTRZEŻENIE: Nigdy nie otwieraj obudowy falownika w celu resetowania parametrów – elektronika mocy pracuje na napięciu 400 V DC i grozi porażeniem prądem. Soft reset wykonuje się tylko poprzez przełącznik zasilania. Jeśli alarm falownika pojawił się po burzy lub przesoku napięcia, może to sygnalizować uszkodzenie podzespołów wewnętrznych – natychmiastowe wyłączenie i kontakt z serwisem to jedyna bezpieczna opcja. Procedury resetowania powinny być zawsze opisane w instrukcji producenta – każdy model ma inny schemat menu.

Kody błędów w popularnych inwerterach – Tesla, Fronius, SolarEdge, Huawei

Tabela porównawcza kodów błędów w czterech najpopularniejszych markach falowników dostępnych w Polsce (stan 2025):

Producent	Kod/Nazwa alarmu	Znaczenie	Sposób usunięcia
Tesla Powerwall	Grid Frequency	Częstotliwość sieci poza zakresem 49-51 Hz	Czekaj na stabilizację sieci, zwykle < 5 min
Tesla Powerwall	Battery Imbalance	Nierówne napięcia między modułami	Wyłącz ładowanie na 2 godz., sprawdź temp.
Tesla Powerwall	Breaker Trip	Automatyczny rozłącznik zadziałał	Wznów zasilanie – przycisk na magazynie
Fronius Symo	F-AC-1	Napięcie sieci zbyt wysokie	Zgłoś do operatora, czekaj na regulację
Fronius Symo	F-DC-4	Błąd izolacji paneli	Sprawdź złącza DC, wyłącz instalację
Fronius Symo	F-EM-1	Błąd czujnika temperatury	Wymiana czujnika – kontakt z instalatorem
SolarEdge	Grid Voltage High	Napięcie sieci > 280 V	Zgłoś URE, czasem problem u operatora
SolarEdge	Input Voltage Imbalance	Asymetria paneli lub uszkodzony panel	Sprawdź złącza, symetrię łańcuchów paneli
SolarEdge	Communication Lost	Utrata połączenia z cloud	Sprawdź internet, restart routera
Huawei LUNA2000	F30	Przeheat baterii	Włącz aktywne chłodzenie, czekaj T < 45°C
Huawei LUNA2000	F32	Niezrównoważenie ogniw	Wyłącz na 4 godz., pozwól na rebalansowanie
Huawei LUNA2000	F50	Błąd CAN-bus	Sprawdź kabel między magazynem a falownikiem

inwerter fotowoltaiczny zawiera pełne mapy diagnostyczne dla każdego modelu. magazyn energii Tesla i BYD porównuje systemy alarmowania dwóch liderów rynku.

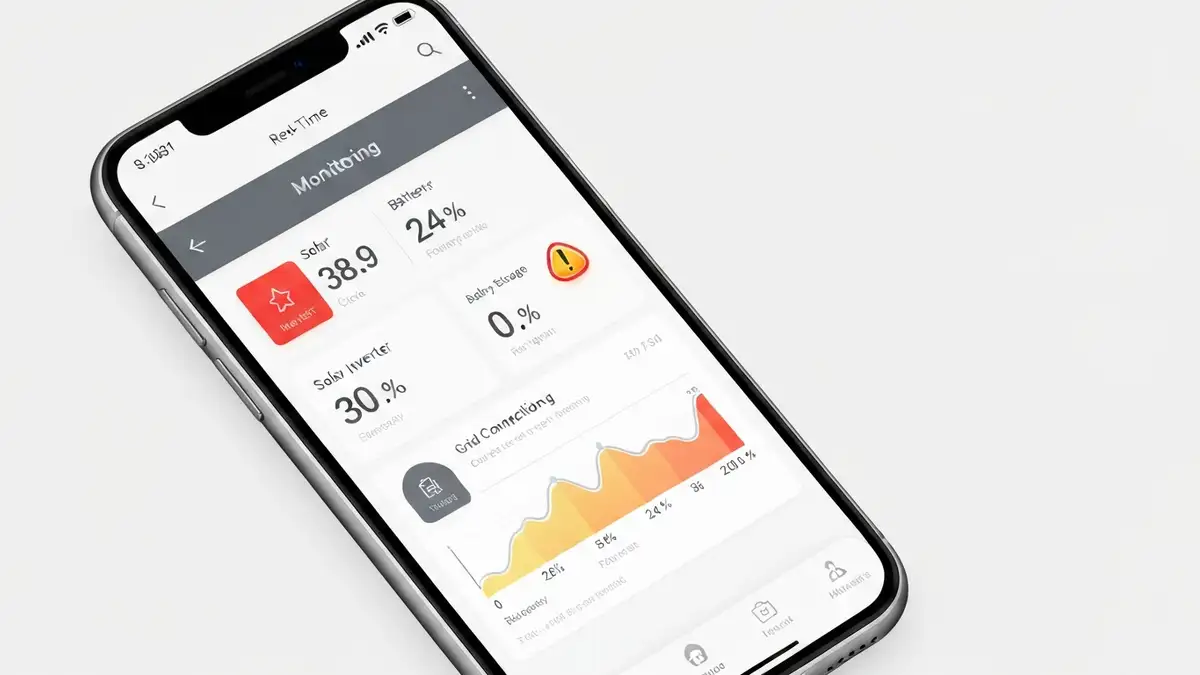

Aplikacje mobilne do monitorowania – czytanie alertów i diagnostyka

Aplikacje monitorowania to jedyne miejsce, gdzie zobaczysz kod błędu w czasie rzeczywistym – bez nich pozostawałbyś w ciemności. Każdy producent oferuje dedykowaną aplikację:

Fronius Solar.web – powiadomienia push, historia 5 lat danych, eksport CSV
Tesla app – real-time status magazynu, przewidywanie SoC (State of Charge)
Huawei Sun2000 App – zmiana limitów ładowania, diagnostyka BMS w aplikacji
SolarEdge Monitoring – porównanie wydajności paneli, analiza prądów w time-lapse

Powiadomienia push są wysyłane w momencie wykrycia alarmu falownika – zwykle w ciągu 10-30 sekund od momentu zdarzenia. Dziennik błędów dostępny jest w zakładce „History” lub „Events” – tam zobaczysz dokładny czas, kod błędu, wartości czujników w momencie alarmu i automatyczne działania podjęte przez falownik. Monitoring PV umożliwia również zdalne resetowanie (soft reset) dla niektórych modeli – sprawdź dokumentację aplikacji swojego producenta.

Kiedy alarm to poważny błąd, a kiedy normalna operacja

Tak, zdecydowana większość alarmów falownika to ostrzeżenia (warnings), a nie błędy krytyczne (errors) wymagające natychmiastowego wyłączenia. Rozróżnienie jest proste:

Warning (Ostrzeżenie) – instalacja pracuje, ale parametr jest poza idealnym zakresem. Przykład: temperatura 58°C. Moc może być ograniczona do 90%, ale bez ryzyka uszkodzenia.
Error (Błąd krytyczny) – falownik wyłącza się automatycznie. Przykład: napięcie sieci 280 V lub przeskok DC > 600 V.

Sytuacje normalne, które mogą generować alarmy:

Restart systemu rano (co 24 godz.) – zaplanowane odświeżenie pamięci
Czasowe odłączenie od sieci podczas burzy – to bezpieczeństwo, nie błąd
Przeciążenie (oversizing baterii) – alarm gdy moc poboru > 5 kW przez > 30 minut
Ograniczenie mocy latem – gdy temperatura > 55°C, alarm jest normalny

Kiedy alarm wymaga natychmiastowego działania: kod błędu pojawia się 3 razy w ciągu 1 godziny, wartość czujnika nie wraca do normy przez > 10 minut, istnieje zagrożenie bezpieczeństwa (np. przeskok napięcia, błąd izolacji, przeheat akumulatora LFP). W tych przypadkach wyłącz instalację fizycznym wyłącznikiem i wezwij instalatora. dobór mocy instalacji wyjaśnia, jak właściwy projekt chroni przed zbyt częstymi alarmami przeciążenia.

Jak skontaktować się z instalatorem – standardy serwisu i gwarancja

Gdy alarm falownika nie znika samodzielnie, przygotuj te informacje zanim zadzwonisz do serwisu:

Checklist zgłoszenia:

[ ] Kod błędu z aplikacji (np. F30, Grid Frequency High)
[ ] Data i godzina pierwszego pojawienia się alarmu
[ ] Zdjęcie ekranu z dziennika błędów (wartości czujników)
[ ] Informacje o warunkach: temperatura otoczenia, czy było słonecznie
[ ] Historia: czy alarm pojawił się po burzy, pracy w nocy, czy za dnia

Czasy odpowiedzi serwisu (zgodnie z kodeksem ETI – Europejskie Stowarzyszenie Producentów):

Alarm krytyczny (brak mocy) – 24-48 godzin
Alarm ostrzegawczy – 5-7 dni
Konsultacja telefoniczna – w ciągu 2 godzin

Gwarancja na serwis wynosi standardowo 5 lat na części dla falowników i 10 lat dla magazynów energii (Tesla, BYD). Sprawdź dokument gwarancji – zawiera numery seryjne i daty zainstalowania. Jeśli alarm pojawił się w ciągu 2 lat od instalacji i falownik ma wadę fabryką, wymiana powinna być bezpłatna. Po 2 latach opłata za wizytę serwisową to 150-300 PLN, a części zamienne stanowią dodatkowy koszt (elektronika mocy: 800-2000 PLN, czujnik temperatury: 100-200 PLN).
