Prawidłowo wykonany fundament pod pompę ciepła to podstawa stabilności, bezpieczeństwa i komfortu akustycznego instalacji. Wibracje oraz nierówne osiadanie pompy mogą prowadzić do uszkodzenia urządzenia, przecieków cieczy chłodniczej i problematycznego hałasu. W przewodniku wyjaśniamy, jak budować fundament z betonu, kiedy stosować podkładki antywibracyjne, jakie normy obowiązują i jak unikać błędów montażu.
Co to jest fundament pod pompę ciepła i dlaczego jest ważny
Fundament pompy ciepła to sztywna konstrukcja betonowa lub metalowa, która rozprowadza ciężar urządzenia na grunt i minimalizuje wibracje podczas pracy. Bez prawidłowego fundamentu pompa osiadałaby nierównomiernie, grozi to pęknięciami połączeń chłodniczych i elektrycznych. Rola fundamentu sprowadza się do trzech zadań: rozkładu obciążenia, zapewnienia stabilności i tłumienia drgań. Obciążenie jednostki 5-10 kW wynosi zazwyczaj 150-250 kg, co wymaga odpowiedniej nośności gruntu i sztywnej konstrukcji nośnej.
Funkcje fundamentu pompy ciepła:
- Rozkład obciążenia na większą powierzchnię gruntu
- Zapobieganie nierównomiernym osiądzeniem i przechyłom
- Tłumienie wibracji przez podkładki antywibracyjne i elastyczne połączenia
- Ochrona przed wilgocią i wymyciem gruntu spod pompy
Podkładka antywibracyjna – funkcja i parametry techniczne
Podkładka antywibracyjna to element wykonany z elastomeru (guma syntetyczna, poliuretan), umieszczany między fundamentem a pompą, który absorbuję drgania i zmniejsza przesyłanie wibracji na budynek. Parametry techniczne podkładek to grubość 20-40 mm, sztywność osiowa w zakresie 5-15 MN/m i tłumienie drgań rzędu 10-30 procent. Materiały stosowane to guma NBR (odporność temperaturowa -40 do +80°C), poliuretan (większa sztywność) oraz elastomery nitrylowe (odporność na oleje).
Producenci uznani (Trelleborg, Paulstra, Sylomer) stosują podkładki zoptymalizowane dla pomp ciepła powietrze-woda i powietrze-powietrze. Każda pompa wymaga minimum 4 podkładek umieszczonych pod wierzchołkami obudowy.
Wymagania normatywne dla fundamentu i montażu
Montaż fundamentu i podkładek podlega normom PN-EN 378:2016 (bezpieczeństwo systemów chłodniczych), PN-EN 1846-1 (pompy ciepła – wymagania bezpieczeństwa) oraz wytycznym VDE 0100 dla bezpieczeństwa elektrycznego. Wymogi praktyczne obejmują: poziomowanie fundamentu z tolerancją ±2-3 mm, nośność gruntu minimum 150 kPa, odwodnienie terenu wokół pompy oraz kotwienia klasy 8.8 (ISO 4014) z momentem dokręcenia 80-120 Nm.
Zgodnie z Urządem Regulacji Energetyki (URE) i instrukcjami producentów (Daikin, Mitsubishi, NIBE, Panasonic), fundament musi być ukończony i utwardzony min. 7 dni przed montażem pompy.
Rodzaje fundamentów do pomp ciepła powietrze-woda i powietrze-powietrze
Do pomp powietrze-woda i pomp powietrze-powietrze stosuje się trzy typy fundamentów:
Wybór typu zależy od mocy urządzenia (5-10 kW = fundament monolityczny), warunków gruntu (bagna, nietrwały grunt = rama stalowa) i dostępności fachowców.
Fundamenty do pomp gruntowych – różnice w wymaganiach
Pompy gruntowe wymagają mniejszych fundamentów pod jednostkę wewnętrzną (brak wibracji jak w powietrznych modelach), ale konieczne są szersze powierzchnie dla rozłożenia kolektorów gruntowych. Przy sondach pionowych fundament jednostki wynosi zaledwie 50×50 cm, przy kolektorach poziomych – minimum 1,5 m² na głębokość 1,2-1,5 metra.
Przygotowanie podłoża – ile miejsca i jaki grunt
Przygotowanie podłoża wymaga oceny nośności gruntu (min. 150 kPa), wilgotności (max. 15 procent) i zagęszczenia (95 procent Procto RS). Niezbędna powierzchnia to minimum 1,5 metra kwadratowego dla monobloków o wymiarach 1,2 x 1,0 m. Grunt musi być odwodniony – brak stagnującej wody w promieniu 0,5 m od fundamentu. Jeśli grunt jest mało nośny (glina w czystej postaci, torfy), konieczna jest wymiana gruntu lub wzmocnienie podłoża geotekstylem i żwirem.
Konstruowanie fundamentu z betonu – materiały i wymiary
Fundament pompy ciepła buduje się z betonu C25/30, składającego się z cementu portlandzkiego, piasku 0-4 mm, żwiru 4-16 mm i wody w proporcji 1:2:3. Wymiary: długość i szerokość min. 50-100 mm dłużej niż pompa (dla jednostki 1,2 x 1,0 m – fundament 1,4 x 1,2 m), grubość 100-200 mm dla jednostek 5-10 kW. Beton musi utwardzać się przez 7-14 dni (zimą dłużej). Przygotowanie: kopanie wykopu, wyrównanie dna, położenie geotekstyla, wylanie betonu, wyrównanie powierzchni i pokrycie folią na 7 dni.
Umieszczanie podkładki antywibracyjnej – montaż i ustawienie

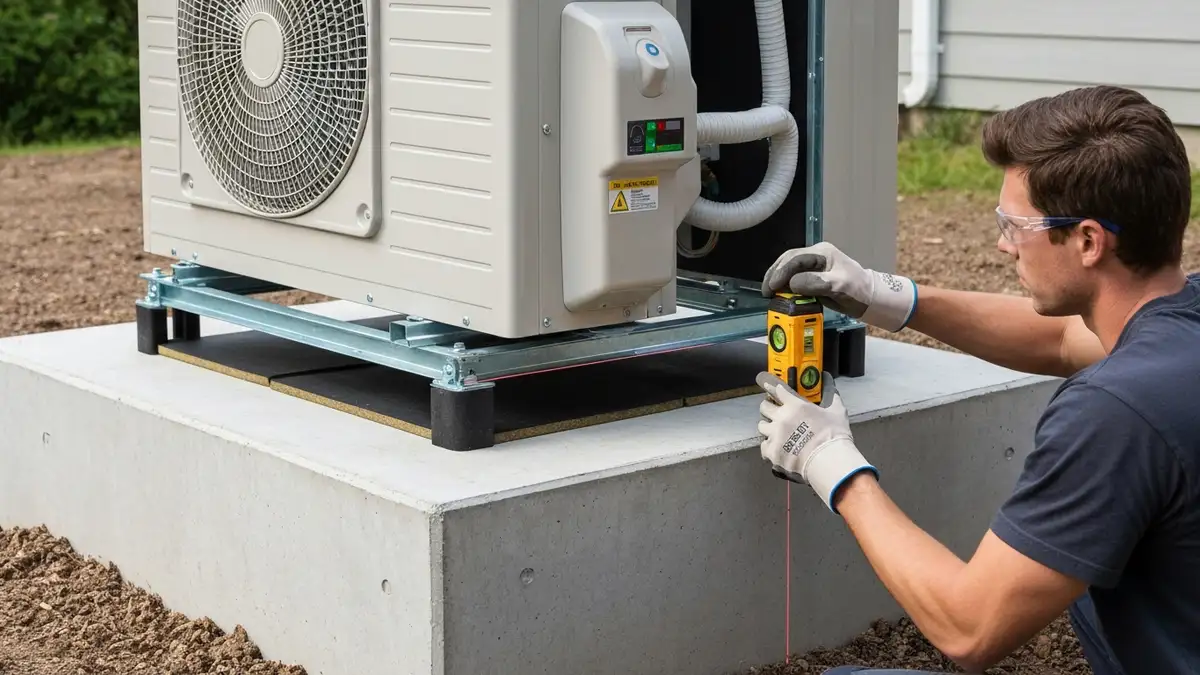

Montaż podkładek antywibracyjnych wymaga precyzji. Krok 1: Oczyszczenie powierzchni fundamentu z piasku i zanieczyszczeń. Krok 2: Rozmieszczenie czterech podkładek pod wierzchołkami przyszłego ustawienia pompy. Krok 3: Kontrola poziomowania laserowego – odchylenie nie może przekraczać ±2-3 mm w żadnym kierunku. Krok 4: Wstępne przyłożenie pompy bez kotwienia, sprawdzenie, czy opiera się równomiernie na wszystkich czterech podkładkach.
Wkręcanie kotwień i mocowanie pompy ciepła do fundamentu
Kotwienia muszą być śrubami M16-M20, klasy 8.8 (ISO 4014), z nakrętkami i podkładkami. Moment dokręcenia: 80-120 Nm (zawsze używamy klucza dynamometrycznego, nie zwykłego klucza). Sekwencja montażu to dokręcenie krzyżowe w dwóch przejściach (najpierw na 50 procent momentu, następnie na 100 procent). Po dokręceniu – sprawdzenie, czy pompa nie przesunęła się o więcej niż 1-2 mm.
Jak zmniejszyć wibracje i hałas – dodatkowe rozwiązania
Poza podkładkami antywibracyjnymi stosuje się elastyczne połączenia rurowe (gumowe ścieżki o tłumienia 8-12 dB), osłony akustyczne z wełny mineralnej (tłumienie 10-15 dB) oraz odsunięcie pompy od ścian i granic działki min. 1 metra. Poziom hałasu pompy bez ochron wynosi 50-65 dB, z pełnym pakietem rozwiązań spada do 40-45 dB.
Błędy montażu – co robić źle podczas zakładania fundamentu
Najczęstsze błędy to montaż bez podkładek (nierówne osiadanie, pęknięcia połączeń), niedostateczne zagęszczenie gruntu (przechyły i zsuwanie się pompy), niedokręcenie kotwień (luzy powodujące drgania), oraz brak odwodnienia (wilgotne podłoża i korozja). Każdy z tych błędów prowadzi do poważnych uszkodzeń w ciągu 6-24 miesięcy pracy. Fundament pompy ciepła to inwestycja na 25-30 lat, dlatego warto wykonać go starannie od początku. **
