Grad a panele fotowoltaiczne – wytrzymałość wg IEC 61215 i realne uszkodzenia

Grad stanowi jedno z największych zagrożeń dla bezpieczeństwa instalacji fotowoltaicznych. Każdy właściciel domu rozważający inwestycję w panele PV powinien zrozumieć, jak normy międzynarodowe testują grad a panele fotowoltaiczne, jakie rzeczywiste uszkodzenia mogą powstać oraz jak się przed nimi chronić. Artykuł wyjaśnia standard wytrzymałości IEC 61215, rodzaje uszkodzeń paneli w rzeczywistości oraz możliwości ubezpieczenia i gwarancji.

Czym jest wytrzymałość paneli fotowoltaicznych na grad

Wytrzymałość na grad jest parametrem niezawodności panelu fotowoltaicznego, określającym jego zdolność do przetrwania uderzeń kulek gradu o określonym rozmiarze i prędkości bez utraty funkcjonalności. Normy międzynarodowe, szczególnie IEC 61215, definiują procedury testowania gradu jako część standardowego cyklu kwalifikacji modułów PV. Test nie symuluje każdego możliwego wariantu gradobicia — zamiast tego określa minimalne wymogi, które panel powinien spełniać, aby uzyskać certyfikację na rynku światowym.

Zrozumienie tego rozróżnienia jest kluczowe: panel certyfikowany wg IEC 61215 przeszedł laboratoryjny test gradu, ale rzeczywisty grad może być większy, twardziejszy i padać z różnych kątów. Norma jest więc punktem odniesienia, a nie gwarancją pełnej ochrony w każdych warunkach atmosferycznych.

Norma IEC 61215 – standard wytrzymałości paneli PV

Norma IEC 61215-2:2021 jest międzynarodowym standardem testowania moduły fotowoltaicznych, zawierającym procedurę kwalifikacji testów niezawodności paneli PV, w tym test gradu jako obligatoryjną część badań wydajności modułu. Standard ten, opublikowany przez Międzynarodową Komisję Elektrotechniczną (IEC), definiuje wymagania dla paneli krzemowych i określa, które moduły mogą być wprowadzane na rynek europejski i światowy.

Test gradu stanowi jedno z kilkunastu badań niezawodności. Norma IEC 61215 obejmuje również:

Test cyklicznego obciążenia mechanicznego
Test obciążenia wiatrem i śniegiem
Test wilgoci i temperatury (200 cykli)
Test światła UV i termicznego cyklu
Test zapytanej izolacji i odporności na przepięcia

Każde z tych badań ma na celu symulować warunki pogodowe przez okres 25-30 lat eksploatacji. Panel, który przejdzie wszystkie testy, uzyskuje certyfikat zgodności z normą i może być sprzedawany jako niezawodny produkt na rynku.

Znamionowy rozmiar gradu – ile mm wytrzyma panel

Panele fotowoltaiczne testowane wg IEC 61215 muszą wytrzymać uderzenia kulek gradu o rozmiarach 25 mm, 35 mm i 40 mm, w zależności od wariantu badania. Rozmiary te nie są przypadkowe — odpowiadają rzeczywistym obserwacjom gradobicia w Europie, gdzie średnica gradu najczęściej wahuje się między 10 a 50 mm.

Konkretne wymagania w IEC 61215-2 to:

Test klasy A – kula o średnicy 25 mm, prędkość 23 m/s, 60 uderzeń na panel
Test klasy B – kula o średnicy 35 mm, prędkość 20 m/s, 6 uderzeń na panel
Test klasy C – kula o średnicy 40 mm, prędkość 20 m/s, wersja zaawansowana

Większość paneli na rynku europejskim posiada certyfikację klasy A (25 mm), co wystarczy dla 99 procent przypadków gradobicia w Polsce. Producenci oferujący panele wysokiej klasy (JinkoSolar, JA Solar, Viessmann) deklarują wytrzymałość na klasę B lub C, co stanowi dodatkowy element konkurencji rynkowej.

Test gradu w IEC 61215 – metodologia badania

Test gradu wykonywany jest w laboratoriach certyfikujących zgodnie z ściśle określoną procedurą. Procedura polega na rzucaniu gumowymi kulkami o określonej masie na powierzchnię panelu z kontrolowaną prędkością, przy czym uderzenia rozkładane są równomiernie na całej powierzchni czołowej szyny panelu.

Oto kroki testu:

Panel umieszczany jest w pozycji pochyłej (zwykle 45-50 stopni) na podporze
Gumowe kule odpowiedniej masy i średnicy katapultowane są pneumatycznie
Każde uderzenie rejestrowane jest, a jego lokalizacja mapowana na panelu
Po zakończeniu serii uderzeń panel zostaje badany wizualnie na obecność pęknięć
Panel testowany jest pod względem wydajności elektrycznej (pomiar napięcia, prądu)

Istotnym aspektem jest, że test wykorzystuje gumowe kule, a nie naturalne krople gradu. Naturalne grady są twardsze, mogą mieć nieregularny kształt i padają z różnych kątów. Oznacza to, że panel spełniający IEC 61215 jest zabezpieczony przed typowym gradem, ale gradobicia niezwyczajnie intensywne mogą powodować uszkodzenia.

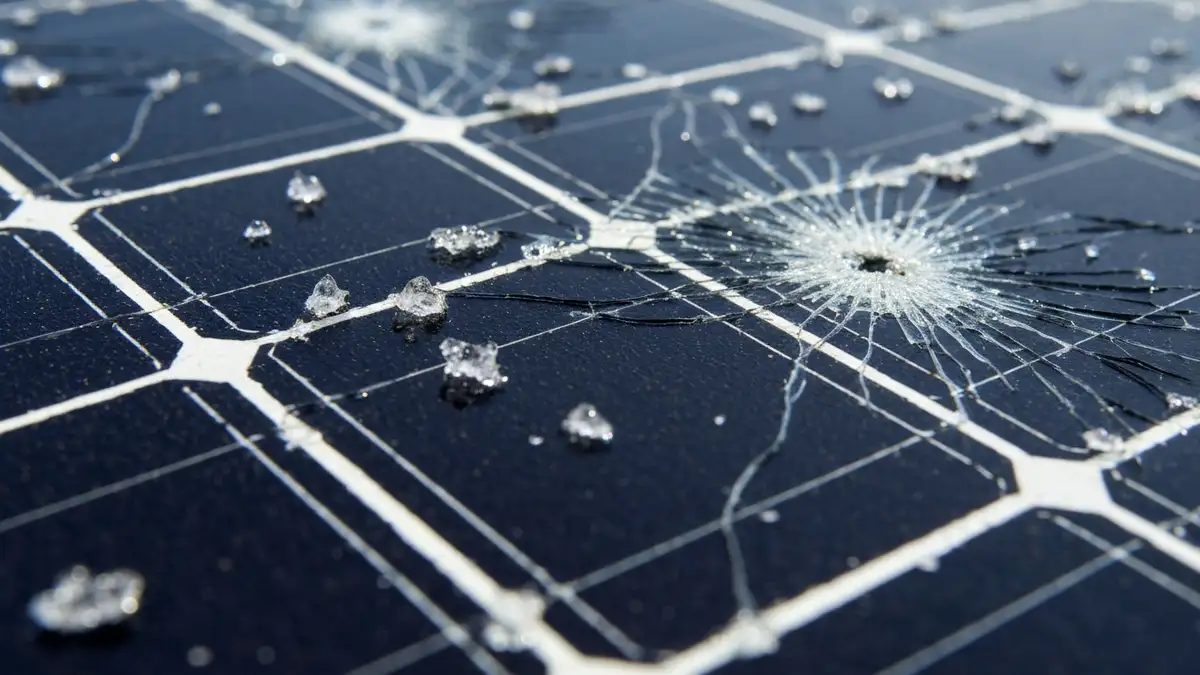

Realne uszkodzenia paneli gradu – mikropęknięcia i mikroiły

Rzeczywiste uszkodzenia paneli spowodowane gradem różnią się od laboratorialnych testów — naturalne grady są twardsze, większe i mogą tworzyć mikropęknięcia wewnętrzne, które są trudne do wykrycia bez diagnostyki zaawansowanej. Instalatorzy oraz serwisanci napotykają następujące typy uszkodzeń grad panele fotowoltaiczne:

Mikropęknięcia ogniw (cell cracks) – drobne pęknięcia wewnątrz warstwy krzemowej, niewidoczne gołym okiem, powodujące stopniową stratę wydajności
Delaminacja (delamination) – oddzielenie się warstw materiału, szczególnie między szkłem a folią EVA, zmniejszające przejrzystość i wydajność
Pęknięcia szyby przedniej – widoczne pęknięcia czołowej szyby hartowanej, mogące prowadzić do wody deszczowej wnikającej do panelu
Szparowanie ramki aluminiowej – pęknięcia w ramce, mogące uszkodzić izolację i poddać metal korozji

Różnica między testem laboratoryjnym a rzeczywistością jest istotna: w laboratorium test trwa minuty, a panel następnie badany jest na obecność defektów. W terenie, przy długotrwałym narażeniu na warunki pogodowe, mikropęknięcia mogą rozprzestrzeniać się powoli przez lata, redukując wydajność bez wyraźnego sygnału alarmowego.

Widoczne versus niewidoczne uszkodzenia – co grozi panelom

Rozróżnienie między uszkodzeniami widocznymi a niewidocznymi ma kluczowe znaczenie dla diagnostyki i eksploatacji instalacji.

Typ uszkodzenia	Widoczność	Wpływ na wydajność	Detektowanie
Pęknięcie szyby przedniej	Widoczne	5-15% strata	Inspekcja wizualna
Mikropęknięcia ogniw	Niewidoczne	10-30% strata	Termografia, elektroluminescencja
Delaminacja	Widoczna (czernina)	15-40% strata	Wizualna, termalna
Szparowanie ramki	Widoczne	5-20% + korozja	Inspekcja

Niewidoczne uszkodzenia są niebezpieczniejsze, ponieważ postępują powoli, zmniejszając wydajność bez alertu technicznego, aż do całkowitej utraty funkcjonalności w zmieniającym się punkcie. Właściciele z systemami monitoringu mogą zaobserwować spadek produkcji, ale bez diagnostyki termograficznej (zdjęcia termiczne) lub testu elektroluminescencji (EL) nie będą w stanie dokładnie zlokalizować uszkodzenia.

Czy uszkodzony panel zmniejsza wydajność całej instalacji

Tak, uszkodzony panel zmniejsza wydajność całej instalacji, ale stopień wpływu zależy od architektury systemu — w instalacjach bez optymizatorów cała seria (string) zmniejsza moc, a z optymizatorami lub mikro-inwerterami wpływ jest izolowany do jednego panelu.

W systemach tradycyjnych (string inverter) panele połączone są szeregowo (klasyczne stringi po 8-12 paneli). Jeśli jeden panel jest uszkodzony i produkuje mniej prądu, cały string operuje z obniżoną mocą — to fizyka obwodów szeregowych. Obniżona moc wynosi zwykle tyle, ile traci uszkodzony panel (10-30%).

W nowoczesnych instalacjach z optymizatorami (np. SolarEdge) lub mikro-inwerterami (np. Enphase) każdy panel ma własną elektronikę zarządzającą. Uszkodzenie jednego panelu wpływa głównie na ten panel, a reszta systemu pracuje normalnie. Strata mocy jest zatem ograniczona do 5-8% całej instalacji zamiast 20-30%.

Jak chronić panele przed uszkodzeniami gradu

Pełna ochrona paneli przed uszkodzeniami gradu jest praktycznie niemożliwa, ale istnieją metody zmniejszające ryzyko i wpływ uszkodzeń. Metody ochronne wykorzystywane w praktyce:

Wybór lokalizacji montażu – dach skierowany w stronę, gdzie gradobicia są mniej intensywne (mapa ryzyka gradu Polski); panele zamontowane na dachach bardziej stromych są bardziej eksponowane
Zwiększenie kąta nachylenia – panele zamontowane bardziej pionowo (>50 stopni) zamiast płasko redukują powierzchnię uderzenia
Siatka ochronna – fizyczne osłony metalowe lub plastikowe — rzadko stosowane ze względu na zmniejszenie wydajności (15-25% cieniowania)
Ubezpieczenie majątkowe – pokrycie finansowe uszkodzeń bez konieczności ochrony fizycznej
Gwarancja rozszerzona producentów – niektórzy producenci oferują dodatkowe pokrycie gradu za opłatą

Instalatorzy z doświadczeniem (np. firmy sertyfikowane Sunwire, SunRoof, Energa Solar) radzą się na realistyczne podejście: w regionach podatnych na gradobicia (Polska Południowa, okolice Tatr) wymagane jest ubezpieczenie i wybór paneli wysokiej klasy wytrzymałości, ale osłony fizyczne są nieopłacalne dla instalacji domowych.

Ubezpieczenie paneli – zakres ochrony na grad

Ubezpieczenie paneli fotowoltaicznych pokrywa uszkodzenia spowodowane gradem w ramach ubezpieczenia majątkowego budynku lub jako rider do ubezpieczenia OC instalatora, ale warunki i franszyzy różnią się między ubezpieczycielami. Ubezpieczenia majątkowe oferowane przez Allianz, AXA, PZU, Generali zwykle obejmują:

Grad jako „zdarzenie losowe” (jeśli wpisane w polisę)
Limit odpowiedzialności (np. 50 000 PLN dla instalacji domowej)
Franszyzę (zazwyczaj 10-20% wartości straty, minimum 500 PLN)
Czasu trwania (od dnia zawarcia polisy, nie ze skutkiem wstecznym)

Ubezpieczenia OC instalatorów (ARP, KUNE) pokrywają odpowiedzialność za błędy instalacji, ale nie zawsze naturalnych zdarzeń. Wymaga się weryfikacji warunków polisy przed zawarciem umowy.

Naprawiać czy wymienić uszkodzony panel fotowoltaiczny

Uszkodzony panel najczęściej wymienia się całkowicie, a nie naprawia, ponieważ koszt i złożoność naprawy (zwłaszcza mikropęknięć ogniw) przewyższają koszt panelu nowego.

Opcje rzeczywiste:

Wymiana całego panelu – koszt 1500-3500 PLN + montaż (200-400 PLN) w zależności od mocy i producenta; czas: 1-2 dni
Wymiana szkła przedniej – oferowana przez niektórych producentów (Viessmann, Sunpower), koszt 800-1500 PLN; rzadko dostępne dla paneli azjatyckich
Akceptacja uszkodzenia – jeśli strata wydajności jest mała (<5%) i panel pracuje stabilnie, właściciel może zdecydować się na pozostawienie panelu z periodycznym monitoringiem

Producenci takich paneli jak JinkoSolar Eagle, JA Solar DeepBlue lub Panasonic oferują wymianę w ramach gwarancji 25-30 lat, ale procedura wymaga zgłoszenia do serwisu autoryzowanego i dokumentacji fotograficznej uszkodzenia.

Gwarancja producentów na uszkodzenia gradu

Standardowe gwarancje producentów (25-30 lat gwarancja wydajności) mogą nie pokrywać uszkodzeń spowodowanych gradem, jeśli uszkodzenie zostało sklasyfikowane jako „zdarzenie naturalne” lub „siła wyższa” — warunki zależą od producenta i regionu.

Typowe warunki gwarancji:

Gwarancja produktu (warrantia) – 10-12 lat, obejmuje defekty produkcyjne, zazwyczaj nie obejmuje gradu
Gwarancja wydajności (performance) – 25-30 lat, gwarantuje 80-90% wydajności początkowej po 25 latach, nie obejmuje pojedynczych zdarzeń gradobicia
Wyjątki gwarancyjne – szkody spowodowane gradem, zalaniem, sabotażem lub niewłaściwą instalacją zwolnione z gwarancji (chyba że zakupiono riders gwarancyjne)

Producenci rozpoznawalni na rynku polskim (JinkoSolar, JA Solar, Viessmann, Huawei) oferują możliwość dodatkowego ubezpieczenia gradu za 5-10% wartości panelu, obejmującego wymianę bez franszyzy przez okres 10 lat.
