Zacios krokwi to kluczowy element konstrukcji dachu, który decyduje o stabilności i trwałości całej więźby dachowej. Prawidłowe obliczenie i wykonanie zaciosu wymaga precyzji oraz znajomości podstawowych zasad. W tym artykule przedstawiamy kompleksowy przewodnik, który pomoże Ci zrozumieć, jak poprawnie obliczyć wymiary zaciosu, dobrać odpowiednie narzędzia i uniknąć typowych błędów konstrukcyjnych.
Spis treści
- Jak obliczyć zacios na krokwi – czym jest zacios i jego funkcja
- Jak obliczyć wymiary zaciosu krokwi – wzory i metody
- Jak zaciąć krokwie bezpiecznie i precyzyjnie
- Połączenie krokwi z murłatą – rodzaje i metody mocowania
- Typowe błędy przy obliczaniu i wykonywaniu zaciosu na krokwi
- Elementy uzupełniające konstrukcję dachu
- Praktyczne narzędzia i materiały pomocnicze
- Podsumowanie – najważniejsze zasady obliczania zaciosu na krokwi
Jak obliczyć zacios na krokwi – czym jest zacios i jego funkcja
Schemat zaciosu krokwi na murłacie z oznaczeniem kluczowych wymiarów
Zacios krokwi to specjalne wycięcie w dolnej części krokwi, które umożliwia jej stabilne oparcie na murłacie (belce ułożonej na górnej części ściany). Głównym zadaniem zaciosu jest przenoszenie obciążeń pionowych z dachu na konstrukcję ścian budynku.
Prawidłowo wykonany zacios składa się z dwóch płaszczyzn cięcia:
- Cięcie poziome (płaszczyzna) – tworzy powierzchnię, na której krokiew opiera się na murłacie
- Cięcie pionowe (czoło) – blokuje krokiew przed zsunięciem się z murłaty
Głębokość zaciosu ma kluczowe znaczenie dla wytrzymałości konstrukcji. Zbyt płytki zacios nie zapewni odpowiedniego podparcia, a zbyt głęboki osłabi przekrój krokwi w miejscu występowania największych sił zginających.
Jak obliczyć wymiary zaciosu krokwi – wzory i metody
Wizualizacja wzorów do obliczania zaciosu krokwi
Aby prawidłowo obliczyć wymiary zaciosu, należy wziąć pod uwagę kilka kluczowych parametrów: kąt nachylenia dachu, wymiary krokwi oraz wymiary murłaty.
Jak obliczyć kąt nachylenia dachu
Kąt nachylenia dachu (α) jest podstawowym parametrem wpływającym na geometrię zaciosu. Można go obliczyć za pomocą funkcji tangens:
tan(α) = wysokość dachu (H) / połowa rozpiętości dachu (A)
Przykład: Jeśli wysokość dachu wynosi 3,5 m, a połowa rozpiętości 5 m, to:
tan(α) = 3,5 / 5 = 0,7
α = arctan(0,7) ≈ 35°
Jak obliczyć długość krokwi
Długość krokwi (c) można obliczyć za pomocą twierdzenia Pitagorasa:
c² = a² + b²
gdzie: a – połowa rozpiętości dachu, b – wysokość dachu
Przykład: Dla a = 5 m i b = 3,5 m:
c² = 5² + 3,5² = 25 + 12,25 = 37,25
c = √37,25 ≈ 6,10 m
Jak obliczyć głębokość zaciosu
Głębokość zaciosu powinna wynosić od 1/4 do 1/3 wysokości krokwi, jednak nie więcej niż 1/3, aby nie osłabić konstrukcji. Dla krokwi o wysokości 18 cm, maksymalna głębokość zaciosu wynosi:
Maksymalna głębokość zaciosu = wysokość krokwi × 1/3
Przykład: Dla krokwi o wysokości 18 cm:
Maksymalna głębokość = 18 cm × 1/3 = 6 cm
Jak zaciąć krokwie bezpiecznie i precyzyjnie
Proces wykonywania zaciosu na krokwi krok po kroku
Prawidłowe wykonanie zaciosu wymaga odpowiednich narzędzi i techniki. Oto jak zaciąć krokwie w sposób bezpieczny i precyzyjny:
Niezbędne narzędzia do wykonania zaciosu
- Piła tarczowa lub ręczna
- Kątomierz nastawny
- Ołówek stolarski
- Miara zwijana
- Kątownik stolarski
- Dłuto (do ewentualnych korekt)

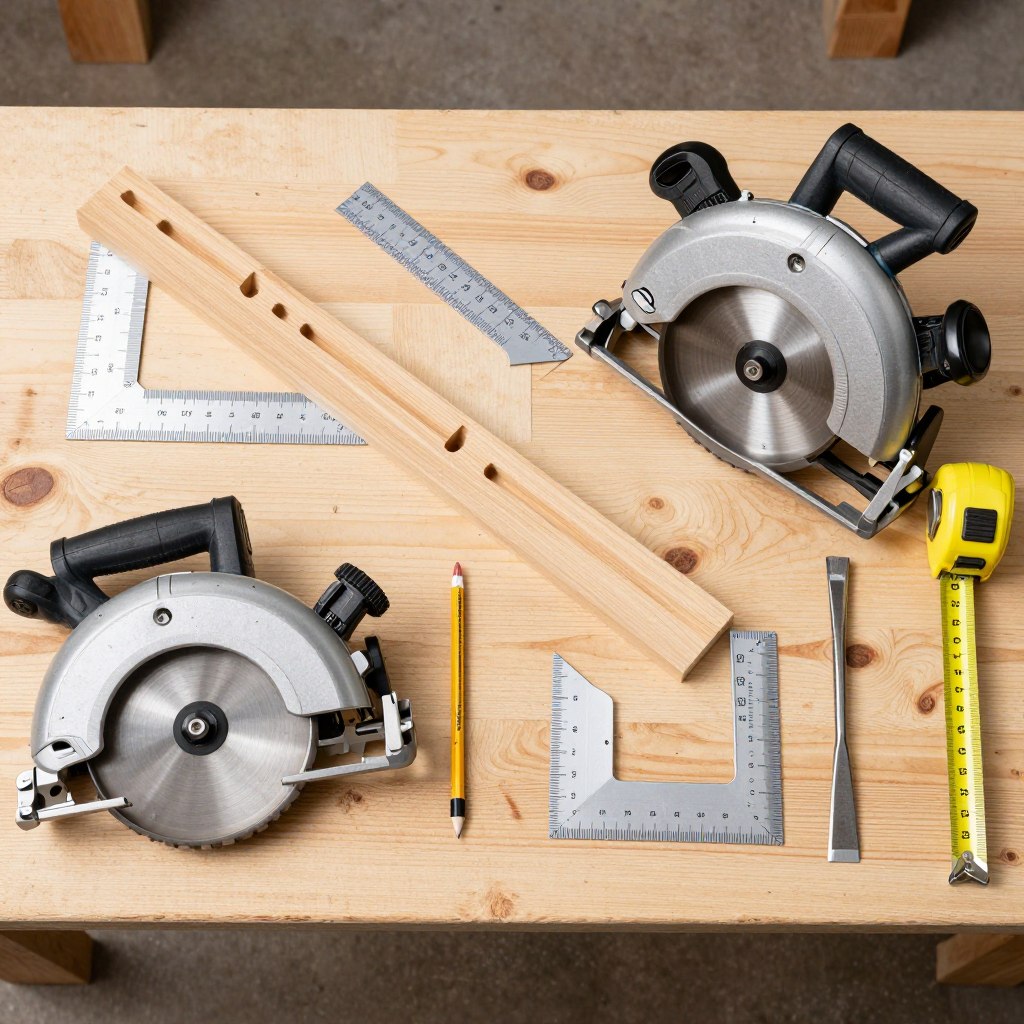

Zestaw narzędzi do wykonania zaciosu
Proces wykonania zaciosu krok po kroku
- Zmierz i oznacz miejsce wykonania zaciosu na krokwi
- Ustaw kątomierz na wartość równą kątowi nachylenia dachu (np. 35°)
- Narysuj linię cięcia poziomego (płaszczyzny) pod kątem równym kątowi nachylenia dachu
- Narysuj linię cięcia pionowego (czoła) pod kątem dopełniającym do 90° (np. dla dachu 35° będzie to 55°)
- Wykonaj cięcie poziome piłą ustawioną pod odpowiednim kątem
- Wykonaj cięcie pionowe, tworząc kompletny zacios
- Sprawdź dokładność wykonania, przykładając krokiew do murłaty
Wskazówka bezpieczeństwa: Zawsze używaj okularów ochronnych i rękawic podczas pracy z piłą. Upewnij się, że krokiew jest stabilnie zamocowana przed rozpoczęciem cięcia.
Połączenie krokwi z murłatą – rodzaje i metody mocowania

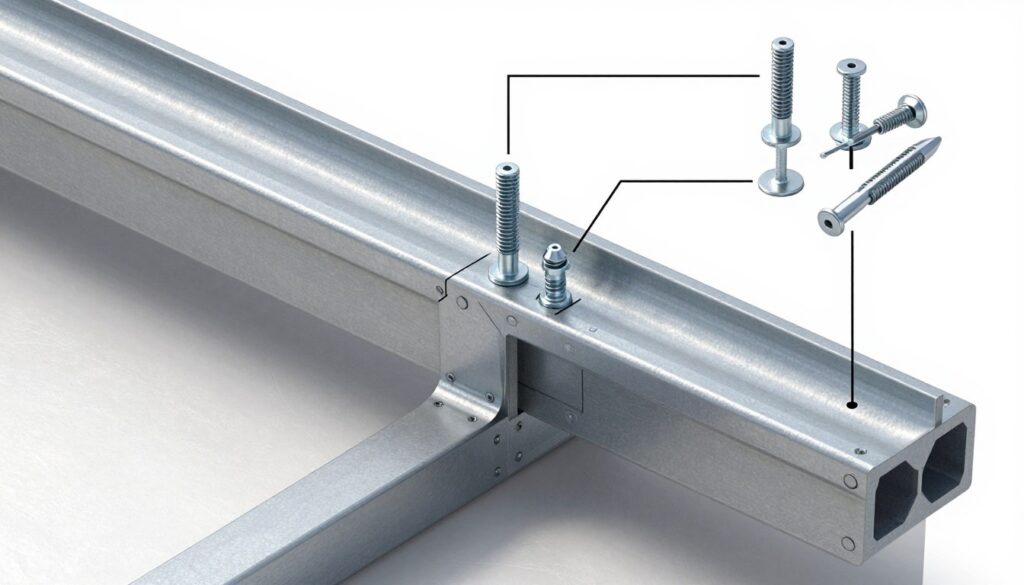

Różne metody łączenia krokwi z murłatą
Oprócz samego zaciosu, krokiew musi być odpowiednio przymocowana do murłaty, aby zapewnić stabilność konstrukcji. Oto najpopularniejsze metody mocowania:
Kotwa do krokwi – rodzaje i zastosowanie
Kotwy do krokwi to metalowe łączniki, które zapewniają dodatkowe zabezpieczenie połączenia krokwi z murłatą. Wyróżniamy kilka typów kotew:
- Kątowniki ciesielskie – najprostsze łączniki w kształcie litery L
- Kotwy typu U – obejmujące krokiew z dwóch stron
- Specjalistyczne złącza ciesielskie (np. SFH, SFHM) – do przenoszenia dużych sił rozporu
Jakie szpilki do murłaty wybrać
Murłata musi być solidnie przymocowana do wieńca ściany za pomocą szpilek (kotew). Wybór odpowiednich szpilek zależy od kilku czynników:
- Dla standardowych domów jednorodzinnych zaleca się szpilki M12 lub M16
- Rozstaw szpilek powinien wynosić 1-1,5 m
- Głębokość zakotwienia w wieńcu min. 15 cm
- Szpilki powinny być wykonane ze stali nierdzewnej lub ocynkowanej

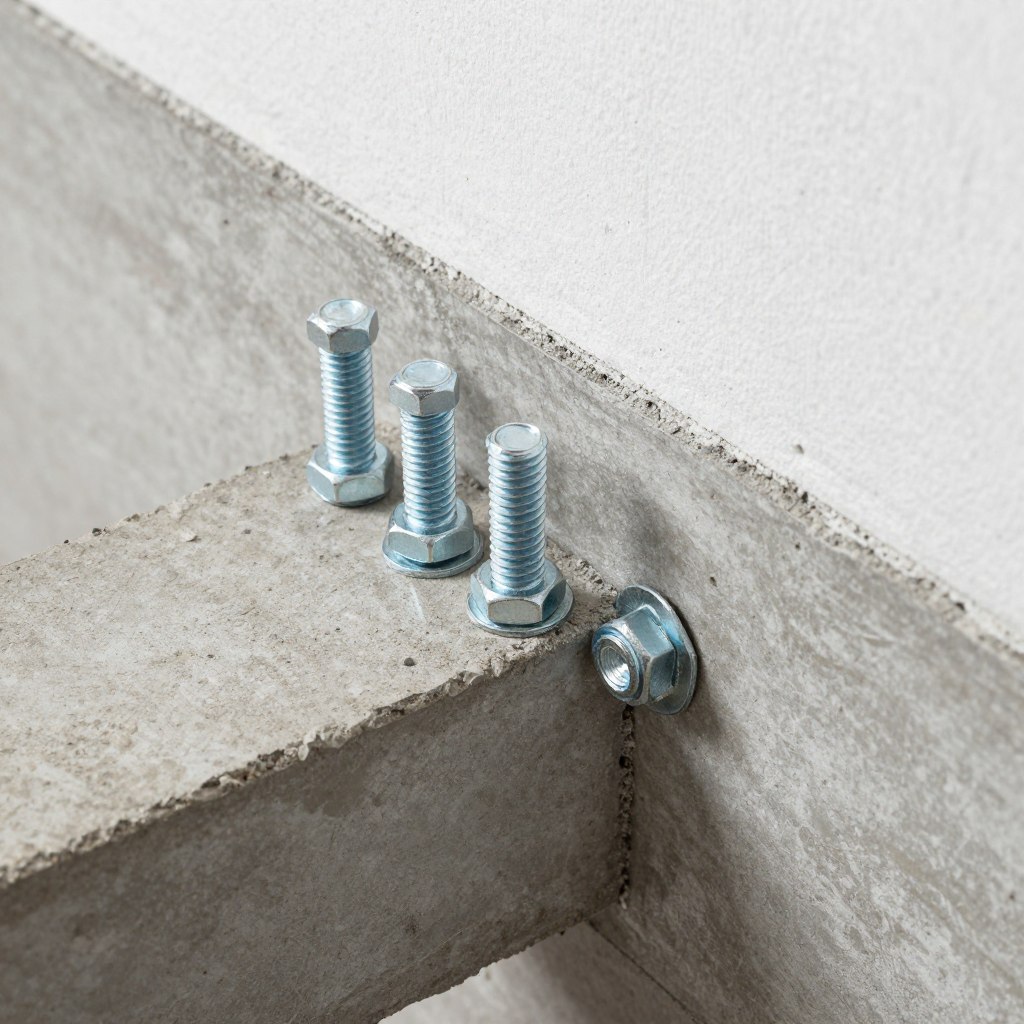

Szpilki do mocowania murłaty
Typowe błędy przy obliczaniu i wykonywaniu zaciosu na krokwi
Najczęstsze błędy przy wykonywaniu zaciosu
Błędy konstrukcyjne
- Zbyt głęboki zacios – osłabia krokiew w krytycznym miejscu
- Brak zaciosu – opieranie krokwi tylko na kątownikach
- Nieprawidłowy kąt cięcia – powoduje niestabilność połączenia
- Nieuwzględnienie sił rozporu – brak odpowiednich łączników
Błędy obliczeniowe
- Nieprawidłowe określenie kąta dachu
- Błędne obliczenie długości krokwi
- Nieuwzględnienie grubości murłaty
- Stosowanie stałej głębokości zaciosu bez względu na kąt dachu
Uwaga: Zbyt głęboki zacios (przekraczający 1/3 wysokości krokwi) może zmniejszyć nośność krokwi nawet o 50-60%, co w skrajnych przypadkach może prowadzić do awarii konstrukcji dachu!
Elementy uzupełniające konstrukcję dachu
Elementy uzupełniające konstrukcję dachu
Rozstaw łat pod dachówkę
Prawidłowy rozstaw łat jest kluczowy dla poprawnego ułożenia pokrycia dachowego. Dla dachówek ceramicznych i betonowych rozstaw łat zależy od typu dachówki i kąta nachylenia dachu:
| Typ dachówki | Kąt nachylenia dachu | Rozstaw łat (cm) |
| Karpiówka (krycie podwójne) | 30-45° | 14-16 |
| Zakładkowa | 25-45° | 31-34 |
| Marsylka | 22-45° | 33-36 |
| Blachodachówka | 15-90° | 35-40 |
Jakie belki na strop drewniany
Wybór odpowiednich belek stropowych zależy od rozpiętości stropu i przewidywanych obciążeń. Oto zalecane przekroje belek stropowych:
Belki na strop 4m
- Przekrój minimalny: 8×16 cm
- Zalecany przekrój: 8×18 cm
- Rozstaw belek: 60-80 cm
Belki na strop 5m
- Przekrój minimalny: 8×20 cm
- Zalecany przekrój: 10×20 cm
- Rozstaw belek: 60-70 cm
Belki na strop 6m
- Przekrój minimalny: 10×22 cm
- Zalecany przekrój: 12×24 cm
- Rozstaw belek: 50-60 cm
Przekroje belek stropowych dla różnych rozpiętości
Praktyczne narzędzia i materiały pomocnicze
Kalkulator ciesielski
Kalkulator ciesielski to narzędzie, które znacznie ułatwia obliczanie parametrów więźby dachowej. Pozwala szybko określić:
- Długość krokwi
- Kąt nachylenia dachu
- Wymiary zaciosu
- Ilość potrzebnego materiału
Współczesne kalkulatory ciesielskie są dostępne jako aplikacje mobilne lub programy komputerowe, ale podstawowe obliczenia można wykonać również za pomocą zwykłego kalkulatora naukowego.
Kalkulator ciesielski i tablice miąższości drewna
Tablice miąższości drewna okrągłego
Tablice miąższości drewna okrągłego są przydatnym narzędziem przy doborze materiału na więźbę dachową. Pozwalają określić objętość drewna na podstawie średnicy i długości elementu, co ułatwia:
- Szacowanie kosztów materiału
- Określenie wagi konstrukcji
- Planowanie transportu
- Optymalne wykorzystanie surowca
Kalkulator drewna na dom szkieletowy – przykład wykorzystania
Podsumowanie – najważniejsze zasady obliczania zaciosu na krokwi
Prawidłowo wykonany zacios na krokwi
Prawidłowe obliczenie i wykonanie zaciosu na krokwi jest kluczowym elementem zapewniającym trwałość i bezpieczeństwo konstrukcji dachu. Pamiętaj o najważniejszych zasadach:
- Głębokość zaciosu nie powinna przekraczać 1/3 wysokości krokwi
- Kąt cięcia poziomego powinien być równy kątowi nachylenia dachu
- Kąt cięcia pionowego powinien być dopełnieniem kąta nachylenia do 90°
- Oprócz zaciosu, stosuj dodatkowe łączniki mechaniczne (kotwy, kątowniki)
- Uwzględnij siły rozporu, szczególnie w dachach o małym nachyleniu
Stosując się do powyższych wytycznych i korzystając z przedstawionych wzorów, będziesz w stanie prawidłowo obliczyć i wykonać zacios na krokwi, zapewniając solidną i trwałą konstrukcję dachu Twojego domu.
