Mikropęknięcia paneli fotowoltaicznych – badanie EL, wpływ na wydajność i żywotność

Mikropęknięcia paneli fotowoltaicznych to mikroskopijne pęknięcia w ogniwach krzemowych, które powstają na różnych etapach produkcji, transportu lub montażu. Chociaż nie są widoczne gołym okiem, badanie elektroluminescencji (EL) ujawnia ich obecność i wpływ na moc panelu. W Polsce norma PN-EN 61215 wyznacza standardy testowania odporności paneli PV na defekty. Artykuł omawia technikę badania EL, mechanizm degradacji wydajności oraz praktyczne sposoby minimalizacji ryzyka mikropęknięć w fotowoltaice.

Co to są mikropęknięcia w panelach PV i jak powstają

Mikropęknięcia paneli PV to cienkie pęknięcia w strukturze krzemowego ogniwa słonecznego, rozprzestrzeniające się od kilku do kilkunastu milimetrów w głąb materiału, bez widocznych oznak na powierzchni laminatu. Różnią się od widocznych uszkodzeń (pęknięć całkowicie przechodzących przez ogniwo czy delaminacji) tym, że elektrony mogą czasami jeszcze przepływać przez pęknięty obszar, ale z wyższą rezystancją.

Badanie elektroluminescencji (EL) ujawnia mikropęknięcia poprzez rejestrację emisji fotonów z ogniw. W strukturze ogniwa krzemowego mikropęknięcia stanowią przerwę w krystalicznej siatce atomów, zmniejszając wydajność przewodnictwa elektrycznego w okolicy defektu. Zgodnie z normą PN-EN 61215, panele muszą przejść serie testów wytrzymałościowych, w tym testy termiczne i cykliczne, aby potwierdzić odporność na powstawanie mikropęknięć.

Przyczyny powstawania mikropęknięć – od produkcji do eksploatacji

Mikropęknięcia na etapie produkcji i transportu

Największe ryzyko powstawania mikropęknięć przypada na fabrykę produkcyjną i transportowanie paneli. Na etapie produkcji najczęstsze przyczyny to:

Przecięcie waferów krzemowych – podczas cięcia krzemowych waferów do kształtu ośmiokątnego mogą powstać mikropęknięcia na krawędziach
Stres termiczny – szybkie zmienne temperatury podczas procesów lutowania i laminacji mogą spowodować pęknięcia w ogniwach
Niedostateczna kontrola jakości – braki w inspekcji wizualnej i testach EL na linii produkcyjnej
Transport bez odpowiedniej ochrony – wibracje i upadki palet z panelami powodują pęknięcia w ogniwach

Producenci wysokiej klasy (Selfa, JinkoSolar, JA Solar) implementują kontrolę jakości z badaniem EL na każdym etapie produkcji, zmniejszając ilość paneli z mikropęknięciami do poniżej 1%.

Uszkodzenia podczas montażu i warunkami pogodowymi

Po dostarczeniu na plac budowy mikropęknięcia mogą powstawać przez:

Nadmierny nacisk montażowy – przykręcanie panelu do ramy z siłą większą niż zalecana (zwykle 2-4 Nm na bolec) powoduje stres punktowy i mikropęknięcia
Uderzenia podczas manipulacji – upuszczenie panelu lub uderzenie krawędzią o nieostny przedmiot
Cykle mróz-ciepło – ekspozycja na zmienne temperatury rozszerza pęknięcia istniejące, pogłębiając je w głąb ogniwa
Wilgoć i korozja – penetracja wilgoci do istniejących mikropęknięć powoduje rozwój pęknięć elektrochemicznych

Badania przeprowadzone przez Fraunhofer ISE wykazały, że panele poddane testom termicznym (od -40°C do +85°C) przez 200 cykli mogą rozwinąć mikropęknięcia, szczególnie jeśli istniały już drobne defekty.

Badanie elektroluminescencji (EL) – jak się przeprowadza

Badanie elektroluminescencji (EL) to nieinwazyjny test polegający na podłączeniu panelu do źródła napięcia DC w ciemności i zarejestrowaniu emisji fotonów za pomocą kamery termicznej IR. Procedura normowana norma PN-EN 61215 i IEC 61315 przebiega następująco:

Przygotowanie panelu – panel umieszcza się w ciemnej komorze lub testuje się w nocy bez dostępu światła
Podłączenie zasilania DC – nanosi się napięcie prądowe (zwykle 0,5-1 V na ogniwo) na styki panelu
Rejestracja kamerą termiczną – kamera IR z czułością na długości fali ~1100 nm rejestruje emisję fotonów z ogniw
Analiza obrazu – specjalistyczne oprogramowanie identyfikuje anomalie w intensywności światła

Proces trwa średnio 5-10 minut na panel. Emisja fotonów podczas badania EL wynika z rekombinacji elektronów i dziur w strukturze krzemowego ogniwa – w obszarach zdegradowanych lub z pęknięciami emisja jest słabsza (ciemniejsza na obrazie).

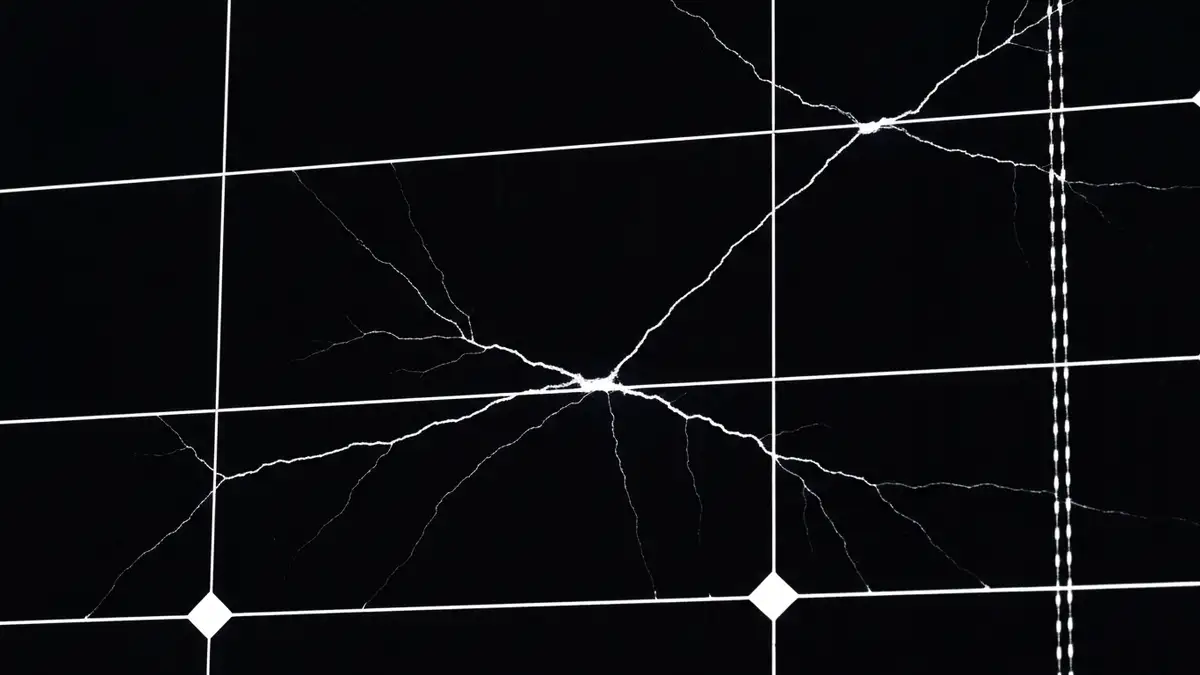

Rodzaje defektów widoczne w badaniu EL – rozpoznanie mikropęknięć

W obrazie elektroluminescencji mikropęknięcia manifestują się charakterystyczne:

Linie ciemne, paski – przebiegające przez ogniwo, nieregularne, o szerokości 0,1-0,5 mm – to klasyczne mikropęknięcia
Pęknięcia rozgałęziające się – przypominające rozgałęzienia drzewa, rozchodzą się od punktu uderzenia
Czarne punkty – wady dyslokacji w strukturze krzemowej (inne pochodzenie niż mechaniczne mikropęknięcia)
Niejednorodne szarości – słabe ogniwa o gorszej wydajności (mogą lub nie być z powodu pęknięć)

Odróżnienie mikropęknięć od innych defektów wymaga doświadczenia. Złe kontakty lutownicze wyglądają jako równomierne zaciemnienia na całym ogniwie, podczas gdy defekty warstwy antyodblaskowej pojawiają się jako delikatne gradienty. Norma IEC 61315 opisuje specjalistyczną klasyfikację defektów EL.

Wpływ mikropęknięć na moc i wydajność panelu – ile procent straty

Wpływ mikropęknięć na moc znamionową panelu zależy od rozmiaru i liczby pęknięć. Studia przeprowadzone przez Fraunhofer ISE wykazały:

Mikropęknięcia o długości <3 cm - strata wydajności 0,5-2% (praktycznie niezauważalna)
Pęknięcia o długości 3-10 cm – strata wydajności 3-7% (mierzalna)
Pęknięcia rozległy >10 cm lub kilka pęknięć – strata wydajności 7-15% (znacząca)
Pęknięcia całkowite przez wszystkie ogniwo – strata wydajności 15-30%

Mechanizm straty mocy wynika z:

Zwiększonej rezystancji serii – pęknięcie przerywa przepływ elektronów, zmuszając prąd do obejścia defektu
Bieżni w ogniwie – mikropęknięcia mogą działać jako ścieżka przecieku prądu (shunt path), traciąc energię jako ciepło
Zmniejszenia punktu mocy maksymalnej (MPP) – inwerter nie może działać na optymalnym napięciu

Badania IEC 61215-2 wykazują, że panel z pojedynczym mikropęknięciem rozciągającym się przez połowę ogniwa traci około 4-6% mocy znamionowej.

Mikropęknięcia a degradacja panelu – progresja w czasie

Mikropęknięcia nie są statyczne – postępują z czasem, szczególnie pod wpływem wilgoci i cykli termicznych. Typowa progresja w eksploatacji:

Rok 1-2 – wolny wzrost pęknięcia, brak znaczącej zmiany wydajności
Lata 3-5 – przyspieszenie rozrostu defektu, spadek mocy przyspiesza
Lata 5-10 – stabilizacja lub powolny wzrost, do czasu aż ogniwo całkowicie się nie rozpadnie
Po roku 10 – obniżona wydajność utrzymuje się, chyba że mikropęknięcia rozprzestrzeniły się całkowicie

Badanie elektroluminescencji (EL) pozwala śledzić progresję pęknięć – powtórne badanie co 2-3 lata pokazuje, czy pęknięcia rosną, czy pozostają stabilne. Warunki pogodowe (duże amplitudy temperatur, wysoka wilgotność, burze) przyspieszają degradację.

Czy mikropęknięcia zmniejszają żywotność – rzeczywisty wpływ na lata eksploatacji

Tak, mikropęknięcia zmniejszają żywotność panelu, ale efekt zależy od rozmiary defektu. Mały panel z mikropęknięciami o długości <2 cm zachowuje ponad 90% mocy przez 25 lat i spełnia gwarancje producenta (który gwarantuje >80% mocy po 25 latach). Panele z rozleglejszymi pęknięciami mogą tracić moc szybciej i mogą spaść poniżej gwarantowanego poziomu o 3-5 lat wcześniej.

Norma IEC 61215 wymaga, aby panele przejść testy przyspieszające starzenie (damp-heat, thermal cycling) bez powstawania nowych pęknięć. Producenci (Daikin, SMA, Fronius) podają dane niezawodności opartą na tych testach. Rzeczywista żywotność panela z małymi mikropęknięciami wynosi 20-25 lat, podczas gdy panel bez defektów osiąga 25-30 lat.

Jak minimalizować ryzyko mikropęknięć – instrukcje montażu i konserwacji

Praktyczne kroki zminimalizowania ryzyka powstawania mikropęknięć:

Wybór paneli od producenta z certyfikacją – kupuj od Selfa, JinkoSolar, JA Solar, którzy testują każdy panel badaniem EL
Bezpieczny transport – panele muszą być przewożone w specjalnych stelaży, zabezpieczonych przed wibracjami
Kontrola dostawy – sprawdź wizualnie brak pęknięć na krawędziach paneli, żądaj raportu z badania EL od producenta
Prawidłowy montaż – nakręcaj bolce montażowe z siłą 2-4 Nm (nie zaciągaj na maksimum), używając dynamometru
Szczelny montaż ramy – złe uszczelnienie pozwala wilgoci penetrować do wnętrza, przyspieszając degradację
Przegląd techniczny co 2-3 lata – badanie EL potwierdzi, że nie powstały nowe mikropęknięcia

Gdy mikropęknięcia już są – co robić i czy warto naprawiać

Nie warto naprawiać paneli z mikropęknięciami, ponieważ koszt naprawy (wymiana szkła laminatu, lutowanie) wynosi 30-50% ceny nowego panelu. Decyzja o działaniu zależy od rozmiaru defektu:

Mikropęknięcia <2% mocy – obserwuj, nie działaj; powtórz badanie EL za 2 lata
Pęknięcia 2-5% mocy – monitoruj badaniem EL co roku; rozważ wymianę, jeśli progresja jest szybka
Pęknięcia >5% mocy – wymień panel w ramach reklamacji (jeśli jest w gwarancji) lub zastąp go nowym

Gwarancje producentów (25 lat dla Fronius, Huawei, SolarEdge) obejmują panele z defektami funkcjonalnymi. Jeśli panel straci >20% mocy z powodu mikropęknięć, jest zatem reklamacyjny. Przeprowadź badanie EL przed wymianą, aby mieć dokumentację. **
