Konstrukcja montażowa PV decyduje o bezpieczeństwie, uzysku energii i trwałości całej instalacji fotowoltaicznej. Zły dobór systemu montażowego fotowoltaika skraca żywotność paneli, obniża roczną produkcję energii i naraża właściciela na kosztowne naprawy. Ten przewodnik opisuje wszystkie typy konstrukcji, normy materiałowe, przepisy prawa budowlanego i aktualne koszty montażu paneli fotowoltaicznych w 2025 roku.
Właściwy system montażowy fotowoltaika przenosi obciążenie wiatrem i śniegiem z modułów na konstrukcję budynku lub fundament gruntowy, utrzymuje optymalny kąt nachylenia paneli przez cały okres eksploatacji wynoszący 25-30 lat i zapewnia wymaganą przez normę PN-EN 1991 odległość wentylacyjną pod modułami. panele fotowoltaiczne wpływają na wybór konkretnego systemu: cięższy moduł wymaga szyn aluminiowych o większym profilu i mocniejszych haków dachowych.
Czym jest konstrukcja montażowa w instalacji fotowoltaicznej i dlaczego ma znaczenie?
Konstrukcja montażowa PV to mechaniczny system nośny składający się z haków dachowych lub pali gruntowych, szyn aluminiowych i zacisków modułowych, który utrzymuje panele fotowoltaiczne pod stałym kątem nachylenia przez cały okres eksploatacji instalacji.
System montażowy fotowoltaika spełnia trzy funkcje jednocześnie: przenosi ciężar własny modułów (średnio 11-13 kg na metr kwadratowy) na podłoże nośne, odprowadza siły aerodynamiczne generowane przez wiatr i zapewnia właściwe odpowietrzenie przestrzeni pod panelami, co obniża temperaturę modułów o 5-10°C, a tym samym zwiększa roczny uzysk energii o 3-5%.
Norma PN-EN 1991 określa charakterystyczne wartości oddziaływań na konstrukcje budowlane, w tym na systemy montażowe fotowoltaika. Producenci renomowanych systemów – tacy jak K2 Systems, Schletter, Esdec i IronRidge – dostarczają dokumentację techniczną zgodną z tymi normami, co jest podstawą do projektowania instalacji i uzyskania ewentualnego zgłoszenia budowlanego. Zły dobór haków dachowych do rodzaju pokrycia dachowego lub nieodpowiednie szyny aluminiowe o zbyt małym przekroju powodują odkształcenia pod obciążeniem śniegiem, które trwale uszkadzają moduły i anulują gwarancję producenta paneli.
Jakie typy konstrukcji montażowych stosuje się w fotowoltaice?
System montażowy fotowoltaika dzieli się na trzy główne kategorie zależnie od podłoża montażowego: konstrukcje na dach skośny, systemy na dach płaski oraz konstrukcje gruntowe. Każda kategoria wymaga innego sposobu przenoszenia obciążeń wiatrem i śniegiem na podłoże nośne. Wybór rodzaju paneli fotowoltaicznych rodzaj paneli fotowoltaicznych wpływa na masę całego układu i dobór profili szyn aluminiowych.

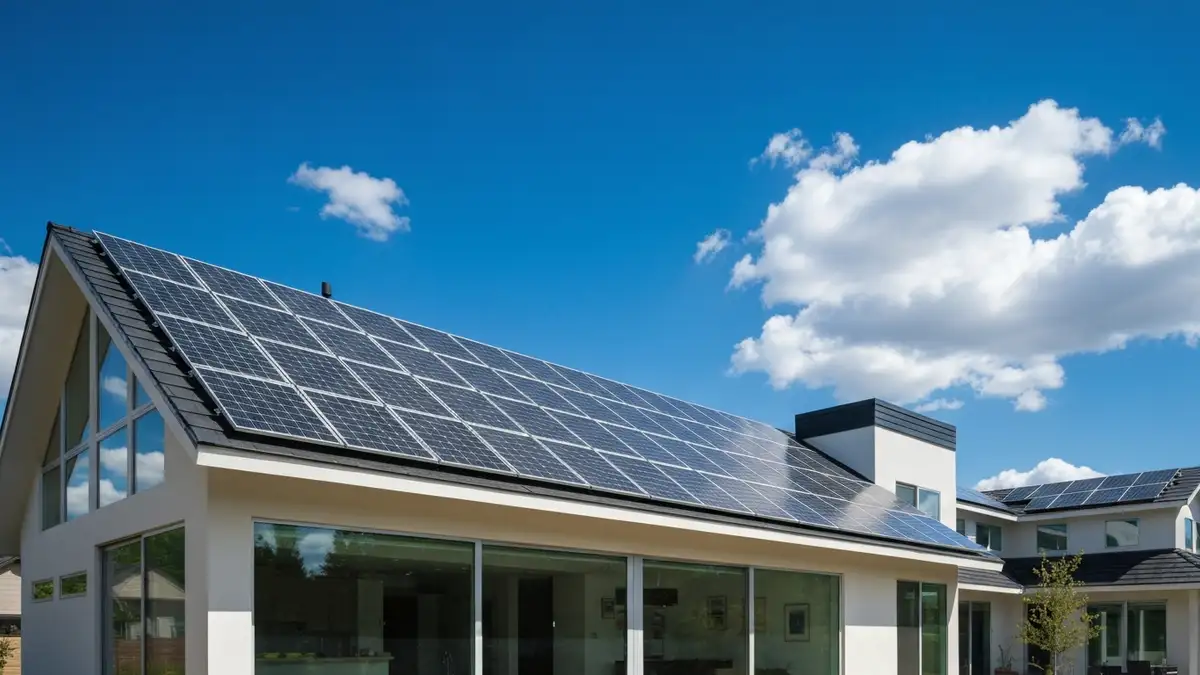

Konstrukcje na dach skośny – haki dachowe, szyny i zaczepy
Konstrukcje montażowe na dach skośny opierają się na hakach dachowych mocowanych bezpośrednio do krokwi lub łat, na których spoczywa para równoległych szyn aluminiowych przenoszących ciężar modułów.
Haki dachowe produkowane są ze stali ocynkowanej ogniowo lub aluminium 6005-T5 i dobiera się je do rodzaju pokrycia: dachówka ceramiczna wymaga haka z regulowaną stopką wchodzącą pod element pokrycia, blacha trapezowa i blachodachówka – haka przykręcanego do fałdy lub fali przy użyciu śrub ze stali nierdzewnej A2 lub A4. Siła wyrywania prawidłowo zakotwionego haka w krokwi sosnowej o przekroju 7 x 14 cm wynosi od 2,8 kN do 4,5 kN, co spełnia wymagania obliczeniowe dla II strefy obciążenia wiatrem według PN-EN 1991-1-4.
Szyny aluminiowe profilu 40 x 40 mm lub 40 x 60 mm mocuje się do haków za pomocą śrub T lub nakrętek T i wyrównuje poziomicą laserową. Rozstaw szyn musi odpowiadać rozstawowi punktów mocowania modułu podanego przez producenta paneli – standardowo 1040-1130 mm dla modułów o szerokości 1134 mm. Zaciski montażowe dzielą się na środkowe (łączące dwa sąsiednie moduły) i krawędziowe (zabezpieczające moduły skrajne). Prawidłowy moment dokręcenia zacisku wynosi 8-12 Nm według specyfikacji systemów K2 Systems i Schletter.
Odpowietrzenie przestrzeni pod modułami wynosi minimalnie 10 cm od powierzchni pokrycia – wymóg wynikający z kart technicznych producentów, który zapobiega przegrzewaniu i kondensacji wilgoci powodującej korozję haków dachowych. Obciążenie wiatrem i śniegiem na typowym dachu dwuspadowym o kącie 35 stopni, zlokalizowanym w I strefie śniegowej, nie przekracza 1,8 kN/m² przy właściwie dobranym systemie montażowym fotowoltaika.
Systemy montażowe na dach płaski – balastowe i kotwione
Systemy montażowe na dach płaski dzielą się na balastowe, które opierają się na własnej masie bez naruszania pokrycia, oraz kotwione, mocowane bezpośrednio do warstwy nośnej stropu.
Systemy balastowe stosuje się na dachach pokrytych membraną EPDM lub TPO, gdy nośność stropu wynosi co najmniej 150-200 kg/m², a wytrzymałość połączenia membrany z podłożem nie pozwala na wiercenie. Typowa masa balastu na jeden panel o mocy 400-450 Wp wynosi od 40 do 80 kg, zależnie od strefy obciążenia wiatrem i wysokości budynku nad terenem. Kąt nachylenia paneli w systemach balastowych wynosi standardowo 10-15 stopni, co stanowi kompromis między uzyskiem energii a siłą aerodynamiczną działającą na układ.
Systemy kotwione stosuje się na dachach żelbetowych lub drewnianych o potwierdzonej obliczeniowo nośności, gdy balast prowadziłby do przekroczenia dopuszczalnych obciążeń stropu. Kotwienie realizuje się za pomocą kołków chemicznych lub mechanicznych wkręcanych w warstwę nośną – przejście przez membranę izolacyjną uszczelnia się tulejami z EPDM lub wkładkami dostarczonymi przez producenta systemu. Systemy balastowe firm Esdec FlatFix i K2 Systems FlatRoof mają certyfikowaną dokumentację obliczeniową uwzględniającą obciążenie wiatrem i śniegiem dla polskich stref klimatycznych.
Konstrukcje gruntowe – wbijane, śrubowane i kotwicowe
Konstrukcje gruntowe montażu paneli fotowoltaicznych opierają się na palach stalowych wbijanych w grunt, slupkach śrubowanych lub kotwach gruntowych osadzanych poniżej głębokości przemarzania.
Pale wbijane ze stali ocynkowanej ogniowo o przekroju 100 x 100 mm lub rur okrągłych fi 76 mm wbija się w grunt na głębokość od 1,0 do 1,6 m, co w polskich warunkach klimatycznych gwarantuje posadowienie poniżej strefy przemarzania (0,8-1,2 m zależnie od regionu). Metoda ta jest najszybsza i najtańsza w terenach o gruntach spoistych – glinie, ile lub piasku zagęszczonym. Słupki śrubowane z końcówką spiralną fi 76-114 mm stosuje się na gruntach piaszczystych luźnych i gruntach o słabej nośności, gdzie opór ścinania przy wbijaniu byłby niewystarczający.
Kotwy gruntowe – płytowe lub ekspansywne – przeznaczone są do terenów skalistych lub o wysokim poziomie wód gruntowych. Przed wyborem metody posadowienia projektant wykonuje badanie geotechniczne określające kategorię gruntu, wskaźnik zagęszczenia i nośność podłoża. Rozstaw pali gruntowych wynosi typowo 2,0-4,0 m, a na parach pali spoczywa pozioma belka nośna ze szyn aluminiowych lub profili stalowych, do której mocuje się moduły pod kątem 20-35 stopni.
Jakie materiały i normy obowiązują dla konstrukcji montażowych PV?
Materiałami stosowanymi w systemach montażowych fotowoltaika są aluminium stopu 6005-T5, stal ocynkowana ogniowo i stal nierdzewna, a wymagania konstrukcyjne regulują normy IEC 62817 i PN-EN 1090.
Tabela poniżej przedstawia zestawienie materiałów, ich zastosowań i obowiązujących norm:
Certyfikat MCS (Microgeneration Certification Scheme) i certyfikacja według normy IEC 62817 potwierdzają, że dany system montażowy fotowoltaika przeszedł testy mechaniczne symulujące wieloletnie obciążenia wiatrem i śniegiem. Norma PN-EN 1090 dotyczy wykonania i oceny zgodności stalowych i aluminiowych konstrukcji nośnych, w tym systemów montażowych PV. Instalatorzy działający na rynku polskim powinni wymagać od dostawcy dokumentacji zgodności CE dla systemu montażowego fotowoltaika.
Jak dobrać kąt nachylenia i orientację paneli do rodzaju konstrukcji?
Optymalny kąt nachylenia paneli fotowoltaicznych dla centralnej Polski wynosi 30-40 stopni przy orientacji na południe (azymut 180 stopni), co według kalkulatora PVGIS zapewnia maksymalny roczny uzysk na poziomie 1050-1150 kWh/kWp.
Odchylenie od azymutu południowego zmniejsza roczny uzysk w sposób, który ilustruje poniższa tabela:
Kąt nachylenia paneli wpływa na sposób odprowadzania wody deszczowej, który oczyszcza powierzchnię modułów z kurzu. Kąt poniżej 10 stopni prowadzi do zatrzymywania zabrudzeń i wymaga częstszego mycia. Systemy balastowe na dachach płaskich stosują kąt 10-15 stopni ze względu na ograniczenia nośności stropu i konieczność zminimalizowania obciążenia wiatrem – przy kącie 15 stopni siła aerodynamiczna jest o 30-40% mniejsza niż przy kącie 35 stopni.
Na dachach skośnych kąt nachylenia paneli jest wyznaczony przez nachylenie dachu, które w Polsce najczęściej wynosi 30-45 stopni, co pokrywa się z zakresem optymalnym. Panele TopCon o wyższej wydajności przy niskim świetle panele TopCon o wyzszej wydajnosci przy niskim swietle zwiększają roczny uzysk na dachach o orientacji wschodniej lub zachodniej o 4-7% w porównaniu z modułami PERC, co może kompensować straty wynikające z niekorzystnej orientacji budynku.
Jakie obciążenia musi wytrzymać konstrukcja montażowa – wiatr, śnieg, ciężar własny?
Konstrukcja montażowa PV musi przenosić trzy kategorie obciążeń: ciężar własny modułów wynoszący 10-15 kg/m², obciążenie śniegiem zależne od strefy (0,7-3,0 kN/m²) oraz parcie i ssanie wiatru wyznaczane według PN-EN 1991-1-4.
Norma PN-EN 1991-1-3 definiuje pięć stref obciążenia śniegiem w Polsce. Strefa I (najniższa, niziny środkowe) przyjmuje charakterystyczną wartość 0,7 kN/m², strefa III (Podkarpacie, Małopolska) – 1,2 kN/m², a strefa V (obszary górskie powyżej 500 m n.p.m.) – wartości przekraczające 3,0 kN/m². Dla instalacji w górach nośność dachu i dobór systemu montażowego fotowoltaika wymagają osobnego obliczenia przez uprawnionego projektanta.
Norma PN-EN 1991-1-4 wydziela w Polsce trzy podstawowe strefy obciążenia wiatrem. W strefie I (obszary osłonięte, tereny wewnętrzne) bazowa prędkość wiatru wynosi 22 m/s, w strefie II – 26 m/s, w strefie III (wybrzeże, tereny otwarte) – 28 m/s. Siła ssania wiatru na skrajne moduły jest 1,5-2 razy większa od parcia, co decyduje o doborze zacisku krawędziowego i haków dachowych w narożnikach dachu.
Ciężar własny modułu klasy 400-450 Wp wynosi 21-24 kg przy wymiarach 1762 x 1134 mm, co daje gęstość powierzchniową 10,5-11,8 kg/m². Obciążenie wiatrem i śniegiem należy sumować zgodnie z kombinacjami obliczeniowymi normy PN-EN 1990. Obliczenia wykonuje projektant lub inżynier posiadający uprawnienia budowlane – producenci systemów, tacy jak Schletter i K2 Systems, udostępniają oprogramowanie do automatycznego wyznaczania rozstawu haków dachowych i sił mocowania przy zadanych warunkach lokalizacyjnych.
Jak przebiega montaż paneli fotowoltaicznych na dachu skośnym krok po kroku?
Montaż paneli fotowoltaicznych na dachu skośnym przebiega w 7 etapach, od oceny nośności połaci przez montaż haków dachowych i szyn aluminiowych po instalację modułów i inspekcję końcową.
Jak wygląda montaż systemu PV na dachu płaskim – membranie i betonie?
Montaż systemu PV na dachu płaskim obejmuje 6 etapów: weryfikację nośności stropu, dobór systemu balastowego lub kotwiącego, rozstawienie i poziomowanie ram, montaż modułów, kontrolę szczelności pokrycia i odbiór elektryczny.
Montaż paneli fotowoltaicznych na gruncie – kiedy warto i jak to zrealizować?
Montaż paneli fotowoltaicznych na gruncie jest uzasadniony, gdy budynek nie ma odpowiedniej powierzchni lub nośności dachu, działka ma co najmniej 50-100 m² wolnej przestrzeni na południe od zabudowy i nie zachodzi zacienienie przez drzewa ani sąsiednie obiekty.
Instalacja gruntowa sprawdza się w trzech scenariuszach: budynek ma dach o niekorzystnej orientacji lub małym nachyleniu, właściciel planuje instalację o mocy powyżej 10 kWp przekraczającej powierzchnię dostępnego dachu, lub obiekt jest budynkiem produkcyjnym bez odpowiedniej konstrukcji dachowej. Instalacja gruntowa PV współpracuje efektywnie z pompą ciepła współpracującą z instalacją gruntową PV pompa ciepla wspolpracujaca z instalacja gruntowa PV, ponieważ oba systemy mogą być zoptymalizowane pod kątem maksymalizacji autokonsumpcji.
Etapy realizacji konstrukcji gruntowej obejmują: projekt geotechniczny określający nośność gruntu i głębokość przemarzania (badanie jest obowiązkowe dla instalacji powyżej 40 kWp), posadowienie pali wbijanych lub śrubowanych poniżej strefy przemarzania (min. 0,8 m, zalecane 1,0-1,2 m), montaż poziomych belek nośnych ze szyn aluminiowych lub profili stalowych ocynkowanych, mocowanie modułów pod docelowym kątem 25-35 stopni i prowadzenie okablowania DC w rurach ochronnych zakopanych na głębokości min. 0,7 m. Całość instalacji gruntowej wymaga ogrodzenia uniemożliwiającego dostęp osób nieupoważnionych, jeśli moc instalacji przekracza 6,5 kWp i instalacja znajduje się poza terenem ogrodzonym budynku.
Dane z 2025 roku od instalatorów zrzeszonych w Stowarzyszeniu Branży Fotowoltaicznej SOL-IN wskazują, że instalacje gruntowe o mocy 10-20 kWp kosztują o 15-25% więcej niż instalacje dachowe tej samej mocy, głównie ze względu na koszty pali i okablowania.
Które konstrukcje montażowe PV są najlepsze dla domu jednorodzinnego w Polsce?
Dla typowego domu jednorodzinnego w Polsce najlepszym systemem montażowym fotowoltaika jest konstrukcja na dach skośny z hakami dachowymi i szynami aluminiowymi, ponieważ łączy najniższy koszt, brak ingerencji w nośność stropu i optymalny kąt nachylenia paneli.
Panele HJT na dachy o niskim kącie nachylenia panele HJT na dachy o niskim kacie nachylenia osiągają wyższą wydajność niż moduły PERC przy rozproszonym promieniowaniu, co ma znaczenie przy dachach o kącie poniżej 25 stopni.
Rekomendacja dla standardowego domu jednorodzinnego o mocy instalacji 6-10 kWp w Polsce: system na dach skośny z hakami dachowymi ze stali ocynkowanej ogniowo, szynami aluminiowymi 6005-T5 i zaciskami ze stali nierdzewnej A2. Taki system wytrzymuje obciążenie wiatrem i śniegiem w I-II strefie obciążeń bez dodatkowych obliczeń statycznych.
Ile kosztuje konstrukcja montażowa i montaż paneli fotowoltaicznych w 2025 roku?
Koszt systemu montażowego fotowoltaika w 2025 roku wynosi 600-2500 PLN na kWp w zależności od typu montażu, a łączny koszt robocizny montażu paneli fotowoltaicznych sięga 800-3000 PLN na kWp dla instalacji 6-15 kWp.
Według danych rynkowych zebranych w 2025 roku od polskich dystrybutorów OZE – firm Eko-Solar, Enerco i SolarEdge Polska – koszty kształtują się następująco:
Cena za kWp gotowej instalacji (panele, inwerter, system montażowy, robocizna, dokumentacja) mieściła się w marcu 2025 roku w przedziale 3500-6500 PLN brutto dla instalacji 6-15 kWp, przy czym system montażowy fotowoltaika stanowi 15-25% łącznego kosztu instalacji. Czynniki podwyższające cenę montażu paneli fotowoltaicznych to: dach wielospadowy lub mansardowy wymagający niestandardowych haków dachowych, budynek o wysokości powyżej 12 m wymagający rusztowania, lokalizacja w III strefie wiatrowej, odległość od dystrybutora OZE przekraczająca 100 km.
Właściwy wybór paneli fotowoltaicznych do instalacji wybor paneli fotowoltaicznych do instalacji wpływa na łączny koszt, ponieważ moduły o wyższej mocy jednostkowej (450-600 Wp) wymagają mniejszej liczby haków dachowych i szyn aluminiowych na kWp, obniżając koszt systemu montażowego o 8-12%.
Czy montaż paneli fotowoltaicznych wymaga pozwolenia na budowę lub zgłoszenia?
Tak, jednak zakres obowiązków formalnych zależy od mocy instalacji i miejsca montażu. Instalacje fotowoltaiczne o mocy do 50 kW montowane na budynkach są zwolnione z obowiązku uzyskania pozwolenia na budowę i zgłoszenia robót budowlanych zgodnie z art. 29 ust. 4 pkt 3 ustawy Prawo budowlane (Dz.U. 2023 poz. 682 ze zmianami).
Instalacje gruntowe wolnostojące wymagają zgłoszenia budowlanego na podstawie art. 30 Prawa budowlanego, jeżeli ich moc nie przekracza 150 kW i nie są lokalizowane na terenach objętych ochroną krajobrazu. Dla instalacji gruntowych powyżej 150 kW lub na obszarach chronionych konieczna jest pełna decyzja o warunkach zabudowy (WZ) lub decyzja o lokalizacji inwestycji celu publicznego, a następnie pozwolenie na budowę wydawane przez starostę.
Instalacje na budynkach w strefach ochrony konserwatorskiej mogą wymagać uzgodnienia z Wojewódzkim Konserwatorem Zabytków niezależnie od mocy. Nowoczesne panele half-cut w zgodnych instalacjach PV nowoczesne panele half-cut w zgodnych instalacjach PV nie zmieniają klasyfikacji formalnoprawnej instalacji – liczy się moc szczytowa (kWp) i typ posadowienia. Jako prosument, właściciel instalacji do 50 kW ma obowiązek zgłoszenia jej do operatora sieci dystrybucyjnej (OSD) w trybie przewidzianym przez Prawo energetyczne.
Jakie błędy montażowe najczęściej skracają żywotność instalacji PV?
Inspektorzy zrzeszeni w Towarzystwie Energii Słonecznej i technicy serwisowi firm K2 Systems i Schletter wskazują na następujące błędy skracające żywotność instalacji PV do mniej niż 15 lat zamiast zakładanych 25-30 lat:
- Dobór haków dachowych niezgodny z pokryciem – użycie haka przeznaczonego do dachówki ceramicznej na blachodachówce prowadzi do korozji kontaktowej i luzowania się mocowania po 3-5 sezonach obciążenia wiatrem i śniegiem.
- Brak uszczelnienia przejść dachowych – pominięcie uszczelnień EPDM pod hakami dachowymi powoduje przecieki i zawilgocenie warstw podkładowych, które z czasem niszczy łaty i krokwie.
- Nieodpowiedni kąt nachylenia paneli poniżej 10 stopni – na dachach płaskich bez korekty kąta do minimum 10 stopni zatrzymuje się brud i woda, co skraca żywotność modułów i obniża roczny uzysk kWh/kWp o 5-12%.
- Nadmierne zacienienie przez elementy konstrukcji – nieprawidłowy rozstaw rzędów modułów powoduje wzajemne zacienienie, które aktywuje diody bocznikujące i prowadzi do powstawania gorących punktów (hot-spots) uszkadzających ogniwa.
- Brak szczeliny wentylacyjnej pod modułami – montaż bez zachowania min. 10 cm przestrzeni powietrznej podwyższa temperaturę paneli o 10-20°C, obniżając moc chwilową o 4-8% na każde 10°C powyżej 25°C.
- Stosowanie śrub ze stali węglowej bez zabezpieczenia – korozja galwaniczna między stalą węglową a aluminium 6005-T5 szyn niszczy gwint po 2-4 latach, uniemożliwiając wymianę modułów bez wymiany całego systemu montażowego fotowoltaika.
- Pominiecie obliczeń obciążeń wiatrem i śniegiem – instalacje w III strefie wiatrowej i V strefie śniegowej bez projektu statycznego ulegają deformacji pod ekstremalnym obciążeniem wiatrem i śniegiem, co naraża właściciela na odpowiedzialność za szkody w przypadku awarii.
