Tabela długości krokwi – kompletny przewodnik dla projektantów i wykonawców

Prawidłowe obliczenie długości krokwi stanowi fundament stabilnej konstrukcji dachowej. Tabela długości krokwi to narzędzie, które znacząco upraszcza ten proces, eliminując skomplikowane obliczenia matematyczne i minimalizując ryzyko błędów. Dzięki niej możliwe jest szybkie i precyzyjne określenie wymiarów krokwi w zależności od kąta nachylenia dachu i jego rozpiętości, co przekłada się na bezpieczeństwo całej konstrukcji oraz optymalizację kosztów budowy.

W tym artykule omówimy, czym jest tabela długości krokwi, jak z niej korzystać oraz jakie czynniki wpływają na dobór odpowiednich parametrów. Poznasz praktyczne przykłady obliczeń dla różnych typów dachów oraz dowiesz się, kiedy warto sięgnąć po bardziej zaawansowane metody kalkulacji.

Tabela długości krokwi – co to jest i jak wspomaga projektowanie dachów

Tabela długości krokwi to zestawienie wartości przedstawiających długość krokwi w zależności od kąta nachylenia dachu oraz połowy jego rozpiętości. Jest to narzędzie, które eliminuje potrzebę przeprowadzania skomplikowanych obliczeń trygonometrycznych, co znacząco przyspiesza proces projektowania i realizacji konstrukcji dachowej.

Dzięki tabeli długości krokwi projektanci i wykonawcy mogą szybko określić dokładne wymiary potrzebnych elementów konstrukcyjnych, co pozwala na precyzyjne planowanie zakupu materiałów oraz organizację prac budowlanych. Tabela zawiera gotowe wartości dla najczęściej stosowanych kątów nachylenia dachu, takich jak 15°, 30°, 45° czy 60°, co pokrywa większość typowych konstrukcji dachowych spotykanych w budownictwie jednorodzinnym i przemysłowym.

Korzystanie z tabeli długości krokwi jest szczególnie przydatne w przypadku standardowych konstrukcji dachowych o prostej geometrii. W takich sytuacjach tabela zapewnia wystarczającą dokładność obliczeń, eliminując ryzyko błędów, które mogłyby wystąpić przy ręcznych kalkulacjach. Należy jednak pamiętać, że w przypadku bardziej skomplikowanych konstrukcji lub nietypowych kątów nachylenia, może być konieczne zastosowanie bardziej zaawansowanych metod obliczeniowych.

Jak tabela długości krokwi upraszcza proces projektowania

Tabela długości krokwi znacząco upraszcza proces projektowania dachu, eliminując potrzebę przeprowadzania złożonych obliczeń matematycznych. Zamiast stosować skomplikowane wzory trygonometryczne, projektant może po prostu odczytać gotową wartość z tabeli, znając jedynie kąt nachylenia dachu oraz połowę jego rozpiętości.

Dzięki temu narzędziu można zaoszczędzić znaczną ilość czasu, który normalnie byłby poświęcony na obliczenia. Dodatkowo, tabela minimalizuje ryzyko popełnienia błędów obliczeniowych, które mogłyby prowadzić do poważnych konsekwencji w postaci niestabilnej konstrukcji dachowej lub nadmiernego zużycia materiałów.

Korzystanie z tabeli długości krokwi jest intuicyjne i nie wymaga specjalistycznej wiedzy matematycznej, co czyni ją dostępną zarówno dla profesjonalnych projektantów, jak i dla osób, które samodzielnie planują budowę lub remont dachu. Wystarczy znać podstawowe parametry dachu, aby móc skorzystać z tego praktycznego narzędzia.

Korzyści z używania tabeli długości krokwi

Tabela długości krokwi – jak kąt nachylenia i rozpiętość wpływają na wymiary

Długość krokwi jest bezpośrednio uzależniona od kilku kluczowych parametrów dachu, z których najważniejsze to kąt nachylenia oraz rozpiętość konstrukcji. Zrozumienie tych zależności jest niezbędne dla prawidłowego korzystania z tabeli długości krokwi i zapewnienia stabilności całej konstrukcji dachowej.

Zależność między kątem nachylenia a długością krokwi

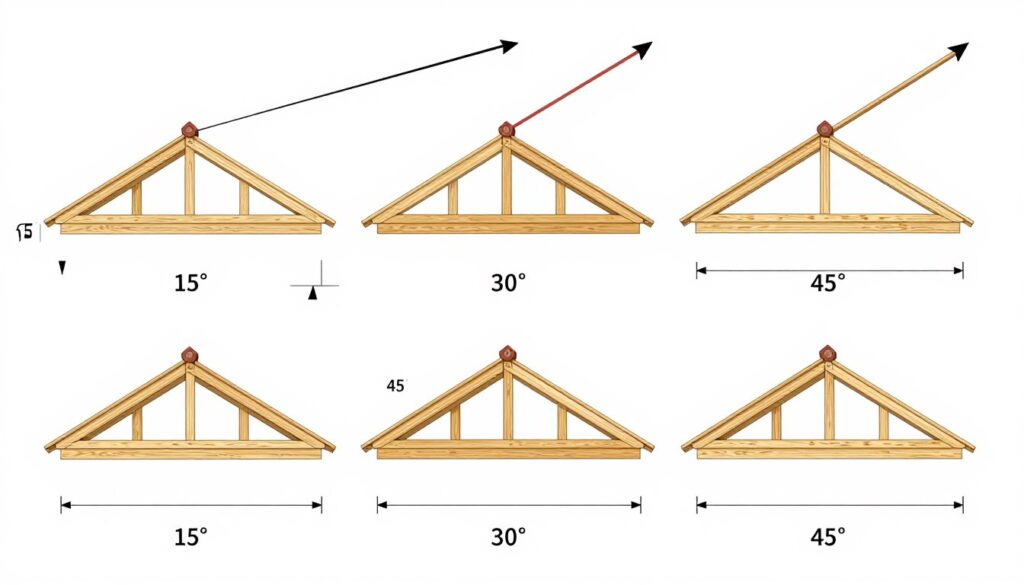

Kąt nachylenia dachu ma fundamentalny wpływ na długość krokwi. Im większy kąt nachylenia, tym dłuższe krokwie są potrzebne do pokrycia tej samej rozpiętości dachu. Jest to związane z podstawowymi zasadami geometrii – przy większym kącie nachylenia tworzy się wyższy trójkąt, a tym samym dłuższa jest jego przeciwprostokątna, którą w tym przypadku stanowi krokiew.

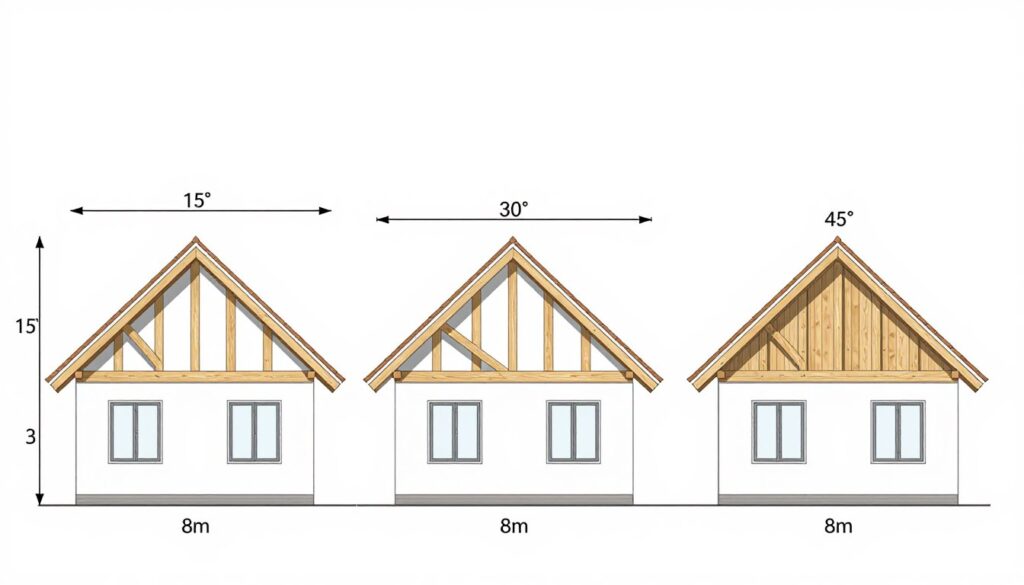

Dla przykładu, przy dachu o rozpiętości 8 metrów, krokwie dla dachu o nachyleniu 15° będą znacznie krótsze niż dla dachu o nachyleniu 45°. Według tabeli długości krokwi, dla kąta 15° długość krokwi wyniesie około 4,14 metra, podczas gdy dla kąta 45° będzie to już około 5,66 metra. Ta różnica ma istotne znaczenie zarówno dla ilości potrzebnego materiału, jak i dla stabilności całej konstrukcji.

Wybór odpowiedniego kąta nachylenia dachu zależy od wielu czynników, takich jak lokalne warunki klimatyczne, rodzaj pokrycia dachowego czy względy estetyczne. W regionach o dużych opadach śniegu zaleca się stosowanie bardziej stromych dachów (o większym kącie nachylenia), co ułatwia zsuwanie się śniegu i zmniejsza obciążenie konstrukcji.

Wpływ rozpiętości dachu na długość krokwi

Rozpiętość dachu to drugi kluczowy parametr wpływający na długość krokwi. Rozpiętość definiuje się jako odległość między zewnętrznymi krawędziami ścian, na których opiera się konstrukcja dachowa. Im większa rozpiętość, tym dłuższe krokwie są potrzebne, niezależnie od kąta nachylenia dachu.

W tabeli długości krokwi często operuje się pojęciem połowy rozpiętości, ponieważ konstrukcja dachowa jest zazwyczaj symetryczna, a krokwie układane są parami od kalenicy (najwyższego punktu dachu) do oparcia na ścianach zewnętrznych. Znając połowę rozpiętości dachu oraz kąt nachylenia, można łatwo odczytać z tabeli odpowiednią długość krokwi.

Należy pamiętać, że przy większych rozpiętościach dachu konieczne może być zastosowanie dodatkowych elementów konstrukcyjnych, takich jak jętki czy płatwie, które zapewnią odpowiednią sztywność i wytrzymałość całej konstrukcji. W takich przypadkach sama tabela długości krokwi może być niewystarczająca i konieczne będzie przeprowadzenie bardziej zaawansowanych obliczeń konstrukcyjnych.

Tabela długości krokwi – jak prawidłowo korzystać z tego narzędzia

Prawidłowe korzystanie z tabeli długości krokwi wymaga znajomości podstawowych parametrów dachu oraz zrozumienia struktury samej tabeli. Poniżej przedstawiamy krok po kroku, jak efektywnie wykorzystać to narzędzie w praktyce budowlanej.

Instrukcja odczytywania wartości z tabeli

Aby prawidłowo odczytać wartości z tabeli długości krokwi, należy wykonać następujące kroki:

1. Określ kąt nachylenia dachu – jest to pierwszy parametr, który musisz znać. Kąt nachylenia dachu jest zazwyczaj podany w projekcie budowlanym lub można go zmierzyć na istniejącej konstrukcji.
2. Zmierz rozpiętość dachu – jest to odległość między zewnętrznymi krawędziami ścian, na których opiera się konstrukcja dachowa.
3. Oblicz połowę rozpiętości dachu – podziel zmierzoną rozpiętość przez 2.
4. Znajdź w tabeli kolumnę odpowiadającą kątowi nachylenia dachu.
5. Znajdź w tabeli wiersz odpowiadający połowie rozpiętości dachu.
6. Odczytaj wartość na przecięciu wybranej kolumny i wiersza – jest to teoretyczna długość krokwi od murłaty do kalenicy.
7. Dodaj długość okapu do odczytanej wartości, aby uzyskać całkowitą długość krokwi.

Jeśli w tabeli nie ma dokładnej wartości dla twojej połowy rozpiętości, możesz zastosować interpolację liniową między najbliższymi dostępnymi wartościami lub wybrać wartość nieco większą dla zachowania marginesu bezpieczeństwa.

Praktyczne przykłady obliczeń

Rozważmy kilka praktycznych przykładów obliczeń długości krokwi dla różnych parametrów dachu:

Jak widać na powyższych przykładach, przy tej samej rozpiętości dachu, długość krokwi znacząco wzrasta wraz ze zwiększaniem kąta nachylenia. Dla dachu o rozpiętości 8 metrów, zwiększenie kąta nachylenia z 15° do 45° powoduje wydłużenie krokwi o ponad 1,5 metra (nie licząc okapu).

Należy pamiętać, że okap dachu również wpływa na całkowitą długość krokwi. Standardowa długość okapu wynosi od 50 do 100 cm, w zależności od projektu i preferencji. Przy planowaniu zakupu materiałów warto dodać również niewielki zapas (około 5-10%), aby umożliwić ewentualne korekty podczas montażu.

Tabela długości krokwi a dobór materiałów i wymiarów

Oprócz samej długości krokwi, istotne jest również dobranie odpowiednich materiałów oraz przekrojów elementów konstrukcyjnych. Tabela długości krokwi pomaga określić jeden z parametrów, ale pełne projektowanie konstrukcji dachowej wymaga uwzględnienia wielu dodatkowych czynników.

Materiały stosowane na krokwie

Najczęściej stosowanym materiałem na krokwie jest drewno, ze względu na jego dostępność, łatwość obróbki oraz korzystny stosunek wytrzymałości do masy. Do konstrukcji dachowych najczęściej wykorzystuje się drewno iglaste, takie jak sosna, świerk czy jodła.

Wybierając drewno na krokwie, należy zwrócić uwagę na jego jakość. Powinno być ono odpowiednio wysuszone (wilgotność poniżej 18%), pozbawione większych sęków i pęknięć, które mogłyby osłabić konstrukcję. Drewno konstrukcyjne powinno być również zaimpregnowane środkami przeciw grzybom, pleśniom i owadom, co znacząco wydłuży jego trwałość.

Alternatywą dla tradycyjnych krokwi drewnianych są elementy z drewna klejonego warstwowo lub konstrukcje stalowe. Te rozwiązania są szczególnie przydatne przy większych rozpiętościach dachu lub w przypadku nietypowych konstrukcji, gdzie tradycyjne drewno mogłoby nie zapewnić wystarczającej wytrzymałości.

Wymiary i przekroje krokwi

Wymiary przekroju krokwi zależą od wielu czynników, takich jak rozpiętość dachu, kąt nachylenia, rodzaj pokrycia dachowego oraz przewidywane obciążenia (np. śnieg, wiatr). Standardowe wymiary przekroju krokwi stosowane w budownictwie jednorodzinnym to:

• 7 × 14 cm – dla mniejszych rozpiętości i lekkich pokryć dachowych
• 8 × 16 cm – najczęściej stosowany wymiar w typowych konstrukcjach
• 8 × 18 cm – dla większych rozpiętości lub w regionach o dużych opadach śniegu
• 10 × 20 cm – dla dużych rozpiętości i ciężkich pokryć dachowych

Rozstaw krokwi to kolejny istotny parametr, który wpływa na stabilność konstrukcji dachowej. Standardowy rozstaw krokwi wynosi od 80 do 110 cm, w zależności od rodzaju pokrycia dachowego i przekroju samych krokwi. Mniejszy rozstaw stosuje się przy cięższych pokryciach dachowych lub przy krokwiach o mniejszym przekroju.

Warto pamiętać, że tabela długości krokwi nie uwzględnia doboru przekroju elementów – służy jedynie do określenia ich długości. Dobór odpowiedniego przekroju krokwi powinien być przeprowadzony przez osobę z odpowiednią wiedzą techniczną lub na podstawie projektu budowlanego.

Tabela długości krokwi – ograniczenia i precyzja obliczeń

Mimo że tabela długości krokwi jest niezwykle przydatnym narzędziem, ma ona pewne ograniczenia, o których warto pamiętać podczas projektowania konstrukcji dachowej. Zrozumienie tych ograniczeń pozwoli na świadome korzystanie z tabeli i zapewni bezpieczeństwo całej konstrukcji.

Kiedy potrzebne są dokładniejsze obliczenia

Tabela długości krokwi sprawdza się doskonale w przypadku standardowych konstrukcji dachowych o prostej geometrii. Istnieją jednak sytuacje, w których konieczne jest przeprowadzenie bardziej zaawansowanych obliczeń:

• Dachy o nietypowej geometrii (np. wielopołaciowe, mansardowe, naczółkowe)
• Konstrukcje o dużych rozpiętościach (powyżej 12 metrów)
• Dachy o nietypowych kątach nachylenia (poza standardowymi wartościami w tabeli)
• Regiony o ekstremalnych warunkach klimatycznych (duże obciążenie śniegiem lub silne wiatry)
• Konstrukcje z dodatkowymi obciążeniami (np. panele fotowoltaiczne, ciężkie pokrycia dachowe)

W takich przypadkach warto skonsultować się z inżynierem konstruktorem lub skorzystać ze specjalistycznego oprogramowania do projektowania konstrukcji dachowych. Dokładne obliczenia uwzględniające wszystkie czynniki zapewnią bezpieczeństwo i trwałość konstrukcji.

Ryzyko błędów i jak ich unikać

Korzystanie z tabeli długości krokwi, choć znacznie upraszcza proces projektowania, wiąże się z pewnym ryzykiem błędów. Oto najczęstsze problemy i sposoby ich unikania:

Jednym z najczęstszych błędów jest nieprawidłowe określenie kąta nachylenia dachu. Błąd zaledwie kilku stopni może prowadzić do znaczących różnic w obliczonej długości krokwi. Dlatego tak ważne jest dokładne określenie tego parametru na podstawie projektu budowlanego lub precyzyjnych pomiarów.

Innym częstym problemem jest nieuwzględnienie długości okapu w całkowitej długości krokwi. Wartości podane w tabeli dotyczą zazwyczaj długości krokwi od murłaty do kalenicy, bez uwzględnienia okapu. Aby uzyskać całkowitą długość krokwi, należy dodać długość okapu do wartości odczytanej z tabeli.

Warto również pamiętać, że tabela długości krokwi nie uwzględnia wszystkich aspektów projektowania konstrukcji dachowej, takich jak dobór przekroju krokwi, rozstaw elementów czy dodatkowe wzmocnienia. Te parametry powinny być określone na podstawie obliczeń konstrukcyjnych lub projektu budowlanego.

Tabela długości krokwi w praktyce – przykłady zastosowania

Aby lepiej zrozumieć praktyczne zastosowanie tabeli długości krokwi, przeanalizujmy kilka konkretnych przykładów dla różnych typów dachów i parametrów konstrukcyjnych. Te przykłady pomogą zobrazować, jak efektywnie wykorzystać tabelę w rzeczywistych projektach budowlanych.

Przykład 1: Dach dwuspadowy o kącie nachylenia 30°

Rozważmy typowy dom jednorodzinny o szerokości 8 metrów z dachem dwuspadowym o kącie nachylenia 30°. Połowa rozpiętości dachu wynosi 4 metry. Korzystając z tabeli długości krokwi, odczytujemy, że dla kąta 30° i połowy rozpiętości 4 metry, długość krokwi wynosi około 4,62 metra.

Jeśli planujemy okap o długości 60 cm, całkowita długość krokwi będzie wynosić 4,62 + 0,6 = 5,22 metra. Przy standardowym rozstawie krokwi wynoszącym 90 cm, dla dachu o długości 12 metrów potrzebujemy około 14 par krokwi (28 sztuk). Uwzględniając zapas materiału (około 5%), powinniśmy zamówić drewno o łącznej długości około 153 metrów bieżących.

Dla tego typu konstrukcji, przy standardowym obciążeniu, odpowiedni będzie przekrój krokwi 8 × 16 cm. Całkowite zapotrzebowanie na drewno wyniesie więc około 1,96 m³.

Przykład 2: Dach o złożonej geometrii

W przypadku bardziej skomplikowanych konstrukcji dachowych, takich jak dachy kopertowe czy wielopołaciowe, korzystanie z tabeli długości krokwi wymaga dodatkowych obliczeń dla każdej połaci dachu. Rozważmy dach kopertowy o wymiarach podstawy 10 × 12 metrów i kącie nachylenia 45°.

Dla połaci o szerokości 10 metrów, połowa rozpiętości wynosi 5 metrów. Z tabeli odczytujemy, że dla kąta 45° i połowy rozpiętości 5 metrów, długość krokwi wynosi około 7,07 metra. Dla połaci o szerokości 12 metrów, połowa rozpiętości wynosi 6 metrów, co daje długość krokwi około 8,49 metra.

W przypadku dachu kopertowego musimy również uwzględnić krokwie narożne (koszowe), których długość jest większa niż standardowych krokwi. Dla takich elementów tabela długości krokwi może być niewystarczająca i konieczne będzie przeprowadzenie dodatkowych obliczeń lub konsultacja z konstruktorem.

Ten przykład pokazuje, że tabela długości krokwi jest bardzo przydatna jako punkt wyjścia do obliczeń, ale w przypadku bardziej złożonych konstrukcji może być konieczne zastosowanie dodatkowych metod obliczeniowych.

Tabela długości krokwi – podsumowanie i kluczowe wnioski

Tabela długości krokwi to nieocenione narzędzie w procesie projektowania i budowy konstrukcji dachowych. Pozwala na szybkie i precyzyjne określenie długości krokwi na podstawie kąta nachylenia dachu i jego rozpiętości, co znacząco upraszcza cały proces i minimalizuje ryzyko błędów.

Korzystanie z tabeli długości krokwi przynosi liczne korzyści, takie jak oszczędność czasu, minimalizacja ryzyka błędów obliczeniowych oraz optymalizacja zużycia materiałów. Jest to narzędzie dostępne dla osób o różnym poziomie wiedzy technicznej, co czyni je uniwersalnym i praktycznym.

Należy jednak pamiętać o ograniczeniach tabeli długości krokwi. W przypadku nietypowych konstrukcji, dużych rozpiętości czy ekstremalnych warunków klimatycznych, konieczne może być przeprowadzenie bardziej zaawansowanych obliczeń lub konsultacja z inżynierem konstruktorem.

Prawidłowe określenie długości krokwi to tylko jeden z elementów projektowania konstrukcji dachowej. Równie istotne jest dobranie odpowiedniego przekroju krokwi, rozstawu elementów oraz materiałów, które zapewnią stabilność i trwałość całej konstrukcji.
