Transformator do ciecia styropianu: Kompletny poradnik dla majsterkowiczów

Precyzyjne cięcie styropianu to kluczowy element wielu prac budowlanych i remontowych. Tradycyjne metody mechaniczne, takie jak piłowanie czy cięcie nożem, często prowadzą do kruszenia materiału i nierównych krawędzi. Metoda cięcia gorącym drutem oporowym z wykorzystaniem transformatora to rozwiązanie, które zapewnia czyste, precyzyjne cięcia bez zbędnych odpadów. W tym poradniku przedstawimy kompleksowe informacje na temat doboru transformatora, budowy prostego urządzenia do cięcia oraz bezpiecznego korzystania z tej technologii.

Jak działa cięcie styropianu gorącym drutem: zasada działania

Cięcie styropianu gorącym drutem opiera się na prostej zasadzie fizycznej: drut oporowy nagrzewa się pod wpływem przepływającego przez niego prądu elektrycznego. Temperatura drutu jest na tyle wysoka, że topi styropian, umożliwiając płynne przesuwanie drutu przez materiał bez mechanicznego nacisku, który mógłby powodować kruszenie.

Kluczowym elementem tego systemu jest transformator, który obniża napięcie sieciowe (230V) do bezpiecznego poziomu, najczęściej w zakresie 20-28V. Obniżone napięcie jest wystarczające do nagrzania drutu oporowego, a jednocześnie znacznie bezpieczniejsze dla użytkownika. Drut oporowy, wykonany najczęściej ze stopu niklowo-chromowego, jest napinany w ramie i podłączany do transformatora.

Podczas cięcia styropianu gorący drut topi materiał tuż przed sobą, tworząc wąską szczelinę. Proces ten nie powoduje kruszenia materiału ani powstawania odpadów, co jest główną zaletą w porównaniu do metod mechanicznych. Dodatkowo, możliwość regulacji temperatury drutu poprzez zmianę napięcia wyjściowego transformatora pozwala dostosować parametry cięcia do różnych rodzajów i grubości styropianu.

Jak dobrać transformator do cięcia styropianu: parametry i bezpieczeństwo

Profesjonalny transformator do cięcia styropianu z regulacją napięcia

Wybór odpowiedniego transformatora jest kluczowy dla efektywnego i bezpiecznego cięcia styropianu. Poniżej przedstawiamy najważniejsze parametry, na które należy zwrócić uwagę:

Najważniejsze parametry transformatora do cięcia styropianu

Transformator o mocy 160VA jest optymalny do większości zastosowań amatorskich i pozwala na cięcie styropianu o długości do 115 cm przy użyciu drutu oporowego o średnicy 0,7 mm. Dla profesjonalnych zastosowań lub cięcia grubszych materiałów warto rozważyć modele o mocy 250VA.

Rodzaje transformatorów i ich zastosowanie

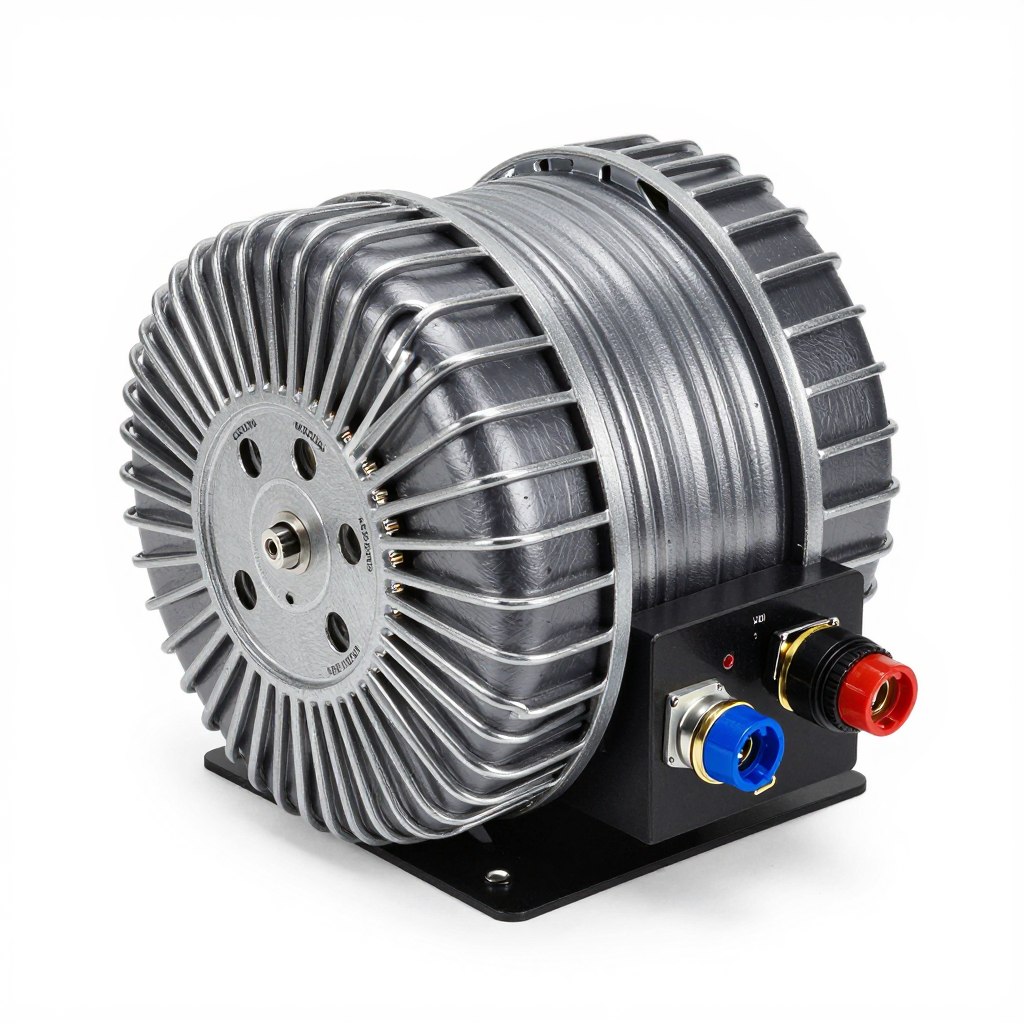

Transformator toroidalny

Transformatory toroidalne cechują się kompaktową budową i wysoką efektywnością energetyczną. Są lżejsze od klasycznych transformatorów, co ułatwia przenoszenie i montaż. Ich zaletą jest również cichsza praca i mniejsze straty energii.

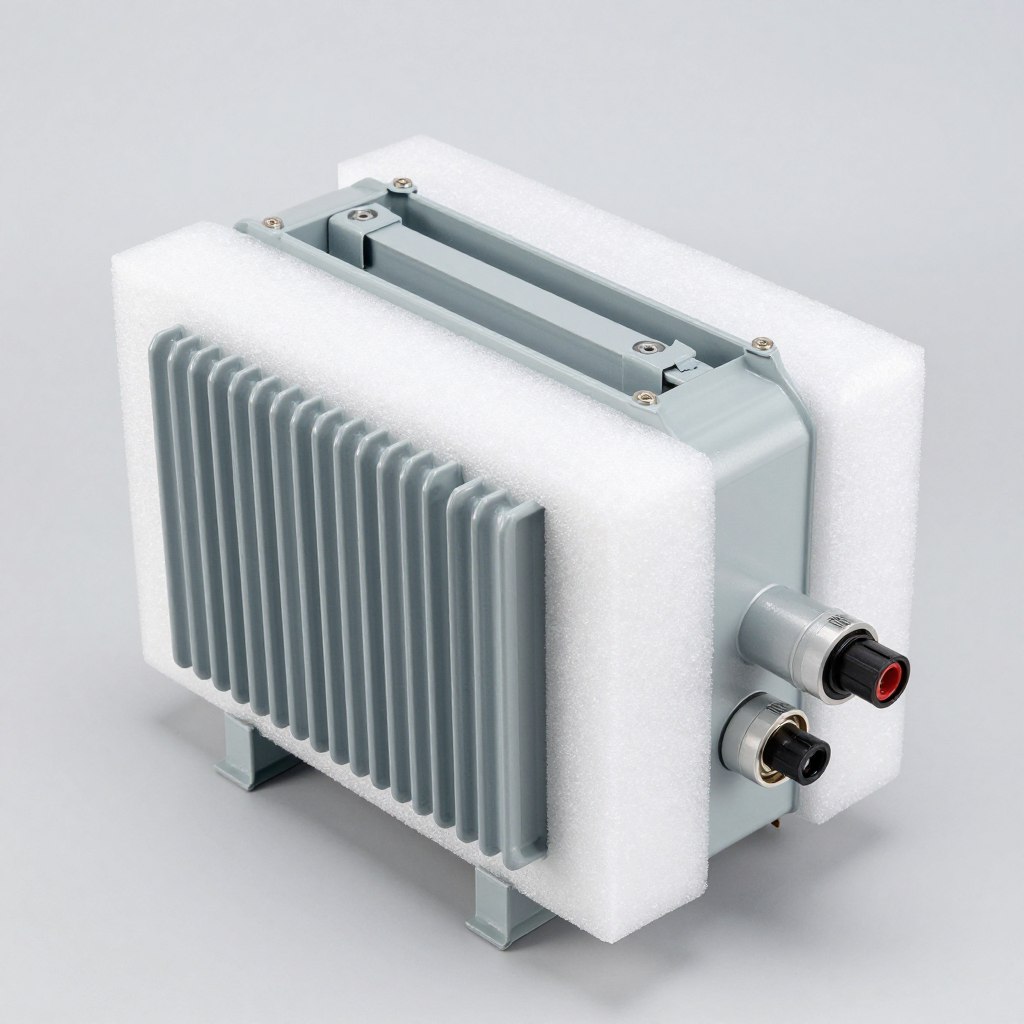

Transformator zalewany

Transformatory zalewane są szczególnie odporne na wilgoć i uszkodzenia mechaniczne, co czyni je idealnymi do pracy w trudnych warunkach budowlanych. Ich wewnętrzne komponenty są zabezpieczone specjalną żywicą, co zwiększa trwałość i bezpieczeństwo.

Bezpieczeństwo użytkowania transformatora

Bezpieczeństwo jest kluczowym aspektem przy pracy z transformatorem do cięcia styropianu. Należy pamiętać o kilku zasadach:

• Zawsze używaj transformatora separacyjnego, który zapewnia izolację od sieci elektrycznej
• Sprawdź, czy transformator posiada zabezpieczenie przed przeciążeniem i zwarciem
• Upewnij się, że przewód zasilający jest w dobrym stanie i ma odpowiedni przekrój
• Nie używaj transformatora w wilgotnych pomieszczeniach lub podczas deszczu
• Regularnie sprawdzaj stan techniczny urządzenia i wszystkich połączeń

Profesjonalne transformatory do cięcia styropianu, takie jak model PCS 250/9A, posiadają stopień ochrony IP44, co zapewnia bryzgoszczelność i zwiększa bezpieczeństwo pracy w różnych warunkach.

Budowa prostego urządzenia do cięcia styropianu metodą DIY

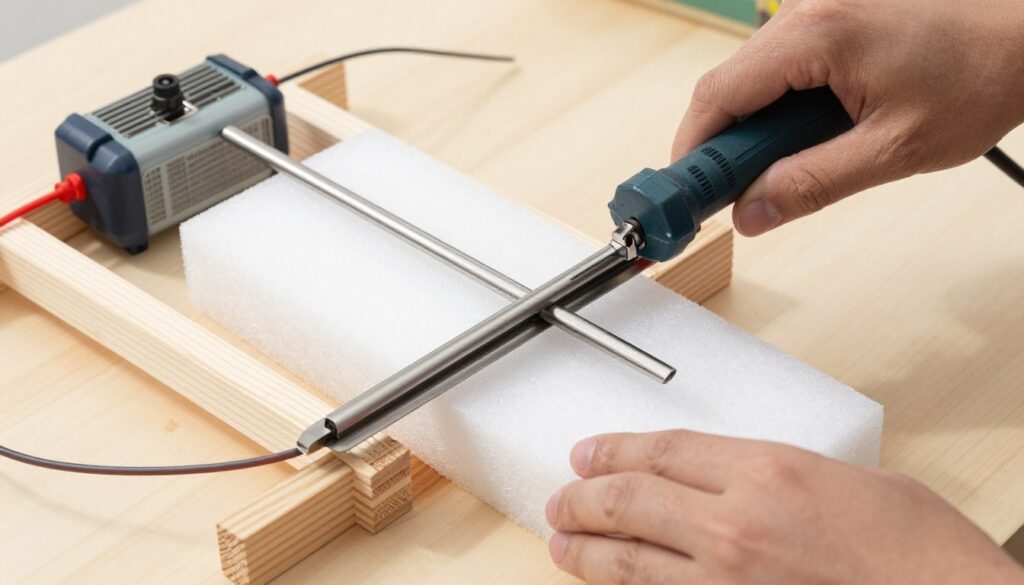

Proces montażu prostego urządzenia do cięcia styropianu

Budowa własnego urządzenia do cięcia styropianu nie jest skomplikowana i wymaga jedynie podstawowych umiejętności technicznych. Poniżej przedstawiamy krok po kroku, jak stworzyć proste i funkcjonalne urządzenie.

Potrzebne materiały i narzędzia

Instrukcja krok po kroku

1. Przygotowanie ramy

   Zbuduj prostokątną ramę z drewna lub metalu o wymiarach dostosowanych do Twoich potrzeb. Typowa rama ma wymiary około 120 x 40 cm, co pozwala na cięcie standardowych płyt styropianowych.

2. Montaż zacisków

   Na przeciwległych końcach ramy zamontuj zaciski lub śruby, które posłużą do mocowania i napinania drutu oporowego. Jeśli chcesz uzyskać lepsze napięcie drutu, możesz zastosować małe sprężyny na jednym końcu.

3. Instalacja drutu oporowego

   Przeciągnij drut oporowy między zaciskami i napnij go. Pamiętaj, że drut będzie się nieznacznie wydłużał podczas nagrzewania, więc warto zastosować system umożliwiający regulację napięcia.

4. Podłączenie transformatora

   Podłącz końce drutu oporowego do zacisków wyjściowych transformatora. Upewnij się, że połączenia są solidne i zabezpieczone przed przypadkowym rozłączeniem.

5. Instalacja wyłącznika (opcjonalnie)

   Dla większego bezpieczeństwa i wygody możesz zainstalować wyłącznik w obwodzie zasilania transformatora, co pozwoli na szybkie włączanie i wyłączanie urządzenia.

6. Testowanie

   Podłącz transformator do sieci elektrycznej i sprawdź, czy drut nagrzewa się równomiernie. Wykonaj próbne cięcie na niewielkim kawałku styropianu, aby dostosować napięcie wyjściowe transformatora do optymalnej temperatury cięcia.

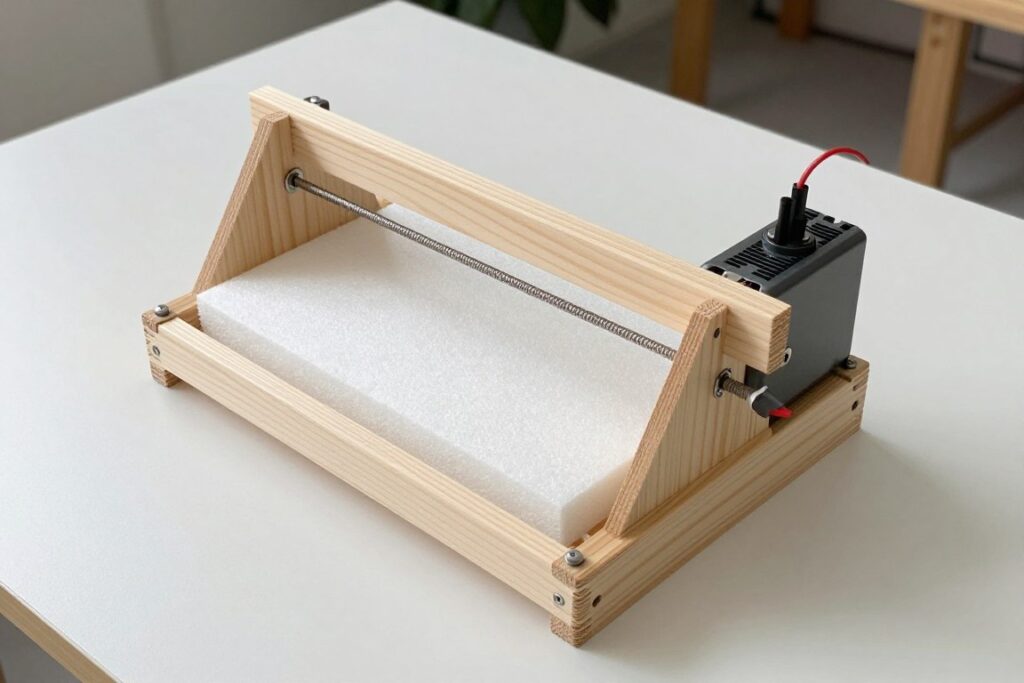

Gotowe urządzenie do cięcia styropianu metodą DIY

Wskazówki dotyczące efektywnego cięcia

Aby uzyskać najlepsze rezultaty podczas cięcia styropianu, warto pamiętać o kilku praktycznych wskazówkach:

• Dostosuj temperaturę drutu do rodzaju i grubości styropianu – zbyt niska temperatura spowolni cięcie, a zbyt wysoka może powodować topienie materiału i utratę precyzji
• Przesuwaj styropian powoli i równomiernie, bez zbędnego nacisku na drut
• Dla bardzo precyzyjnych cięć możesz stworzyć prowadnice lub szablony
• Pamiętaj, że temperatura otoczenia wpływa na efektywność cięcia – w chłodniejszych warunkach może być potrzebna wyższa temperatura drutu
• Po zakończeniu pracy zawsze odłącz transformator od zasilania i pozwól drutowi ostygnąć przed dotknięciem

Czym zastąpić drut oporowy? Alternatywy i ich porównanie

Porównanie różnych alternatyw dla standardowego drutu oporowego

Standardowy drut oporowy niklowo-chromowy (Kanthal) jest najczęściej stosowanym materiałem do cięcia styropianu, jednak w sytuacjach awaryjnych lub dla specyficznych zastosowań można wykorzystać alternatywne materiały. Każda z tych alternatyw ma swoje zalety i ograniczenia.

Dostępne alternatywy dla drutu oporowego

Jak dostosować transformator do alternatywnych materiałów?

Przy korzystaniu z alternatywnych materiałów zamiast standardowego drutu oporowego, należy pamiętać o dostosowaniu parametrów transformatora:

• Dla materiałów o wyższej oporności (np. struna gitarowa) może być potrzebne wyższe napięcie wyjściowe
• W przypadku materiałów o niższej oporności (np. drut miedziany) konieczne może być ograniczenie prądu, aby zapobiec przegrzaniu
• Zawsze rozpoczynaj od niższego napięcia i stopniowo zwiększaj je do uzyskania optymalnej temperatury cięcia
• Pamiętaj, że różne materiały mają różną rozszerzalność cieplną, co może wpływać na napięcie drutu podczas pracy

Porównanie jakości cięcia przy użyciu różnych alternatywnych materiałów

Pamiętaj, że niezależnie od wybranego materiału, najważniejsze jest zapewnienie odpowiedniego napięcia drutu i stabilnego mocowania. Nawet najlepszy materiał nie zapewni precyzyjnego cięcia, jeśli będzie luźny lub nierównomiernie napięty.

Praktyczne porady: bezpieczeństwo, precyzja i rozwiązywanie problemów

Zasady bezpieczeństwa podczas pracy z urządzeniem do cięcia styropianu

Zasady bezpieczeństwa podczas pracy z transformatorem

• Zawsze używaj transformatora z separacją galwaniczną, który zapewnia izolację od sieci elektrycznej
• Pracuj w suchym, dobrze wentylowanym pomieszczeniu
• Nie dotykaj drutu oporowego podczas pracy i bezpośrednio po jej zakończeniu
• Używaj rękawic ochronnych i okularów podczas długotrwałej pracy
• Nie pozostawiaj włączonego urządzenia bez nadzoru
• Trzymaj urządzenie z dala od dzieci i zwierząt domowych
• Regularnie sprawdzaj stan przewodu zasilającego i wszystkich połączeń elektrycznych
• Zawsze odłączaj transformator od zasilania po zakończeniu pracy

Jak uzyskać maksymalną precyzję cięcia?

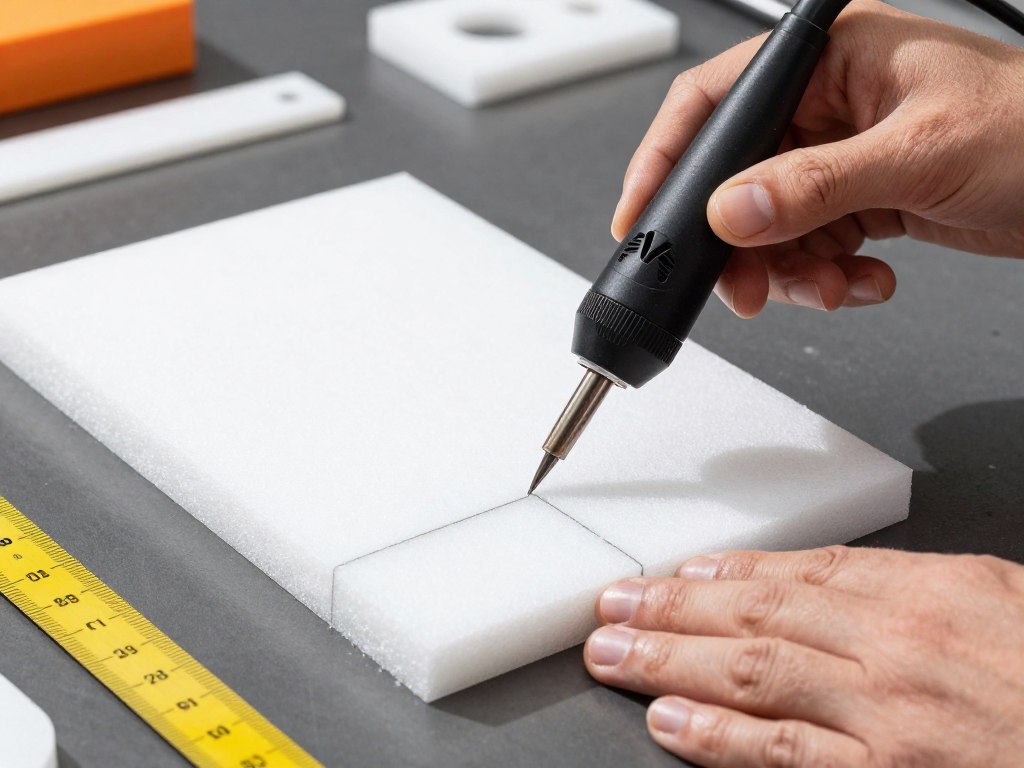

Techniki precyzyjnego cięcia styropianu z wykorzystaniem szablonów i prowadnic

Precyzyjne cięcie styropianu wymaga nie tylko odpowiedniego sprzętu, ale również właściwej techniki:

1. Przygotuj szablony i prowadnice

   Dla powtarzalnych cięć warto przygotować szablony z twardego materiału, które zapewnią jednakowy kształt każdego elementu.

2. Dostosuj temperaturę drutu

   Zbyt niska temperatura spowoduje nierówne cięcie i może prowadzić do zacinania się drutu, podczas gdy zbyt wysoka temperatura może powodować nadmierne topienie materiału i utratę precyzji.

3. Utrzymuj stałą prędkość

   Przesuwaj styropian powoli i równomiernie, bez zatrzymywania się w jednym miejscu, co mogłoby prowadzić do nadmiernego wytopienia materiału.

4. Używaj stabilnej podstawy

   Zapewnij stabilną powierzchnię roboczą, która nie będzie się uginać pod naciskiem podczas cięcia.

5. Oznacz linie cięcia

   Przed rozpoczęciem cięcia dokładnie oznacz linie cięcia na styropianie za pomocą ołówka lub markera.

Rozwiązywanie typowych problemów

Podsumowanie

Cięcie styropianu gorącym drutem z wykorzystaniem transformatora to efektywna metoda, która pozwala uzyskać precyzyjne, czyste cięcia bez zbędnych odpadów. Właściwy dobór transformatora, drutu oporowego oraz przestrzeganie zasad bezpieczeństwa są kluczowe dla powodzenia tego procesu.

Budowa własnego urządzenia do cięcia styropianu metodą DIY nie jest skomplikowana i może przynieść znaczące oszczędności czasu oraz materiału podczas prac budowlanych czy modelarskich. Pamiętaj, że najważniejsze jest bezpieczeństwo – zawsze używaj transformatora separacyjnego i przestrzegaj podstawowych zasad pracy z urządzeniami elektrycznymi.

Eksperymentowanie z różnymi alternatywami dla standardowego drutu oporowego może pomóc w dostosowaniu urządzenia do specyficznych potrzeb, jednak zawsze należy pamiętać o odpowiednim dostosowaniu parametrów transformatora do wybranego materiału.

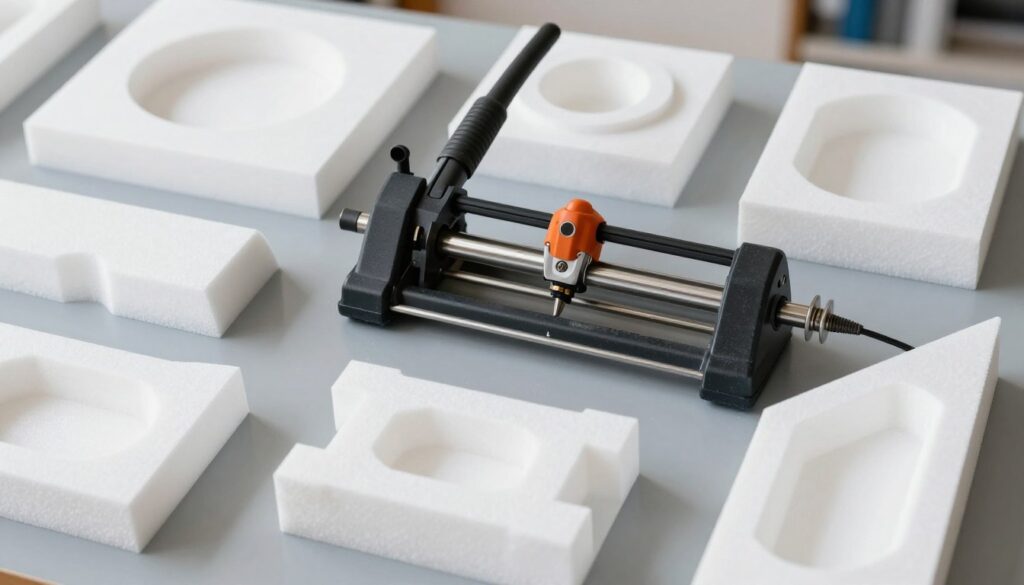

Przykłady profesjonalnie wykonanych elementów z precyzyjnie ciętego styropianu
